UPDATE 31/01/2023
Internet + Logique
L’internet est fourni par ON8GE via un lien WIFI de 12.5km et jusqu’à présent, ça fonctionne terriblement bien.

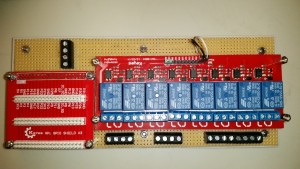

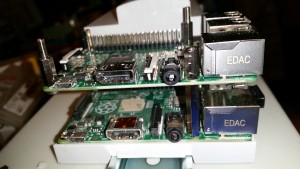

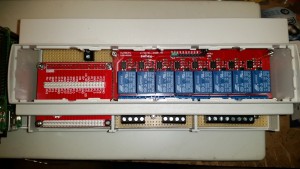

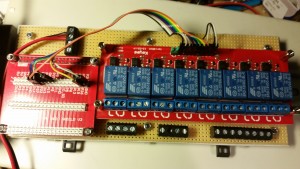

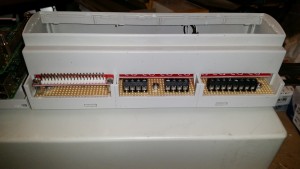

La logique du relais est basée sur un Raspberry PI 4 sur lequel nous avons installé Raspian Buster (Version Linux Debian customisée pour le Raspberry).
Que fait-on avec ? Nous l’utilisons comme générateur de mire, de sons et web pour la télécommande, etc… (Apache & PHP, MySQL, …)
Le logiciel de commande a été écrit en Python et la partie WEB est en PHP, le tout développé par ON8GE.
Divers
Les 2 supports d’antennes ont été réalisés en aluminium par Jean-François ON4RD début 2000.
Les câbles coaxiaux qui vont vers les antennes sont tous des CELLFLEX 1/2 et les coaxiaux flexibles sont des ECOFLEX 15+.
Audio/Vidéo
La matrice utilisée est une KRAMER VS162AV (Lien ici)
Générateur de caractère PAL/NTSC PIC-OSD commandé via port série. (Lien ici)
Quad VIDEO MONACOR TVSP-46-COL (Lien ici)
ART Macromix 4 (Lien ici)
Partie TX 23cm
Emetteur DVB-S Antennair DTX1 (1280MHz – SR 4000). (Lien ici)
Filtre passe bande 23cm DG0VE BP23-Helix à la sortie de l’émetteur. (Lien ici)
Amplificateur linéaire by PE1RKI (Pout 50 Watts). (Lien ici)
Splitter 4/1 (Ref : 18045) provenant de chez WIMO
4 antennes « panneau » WIMO PA23R (une dans chaque direction 37°, 127°, 217°, 307°) (Lien ici)
Partie TX 13cm
Splitter 4/1 (Ref : 18097) provenant de chez WIMO
4 antennes « panneau » WIMO PA13R (une dans chaque direction 37°, 127°, 217°, 307°) (Lien ici)
Partie RX 70cm
Récepteur OCTAGON SF8008 (436MHz DVB/S DVB/S2 SR2000,SR1000,SR500,SR333,SR250 FEC AUTO)
Récepteur DVB-T HIDES HV-110 (Lien ici)
Convertisseur SUP-2400 (Lien ici)
Préamplificateur « made in ON5JEF » sur base d’un PGA103

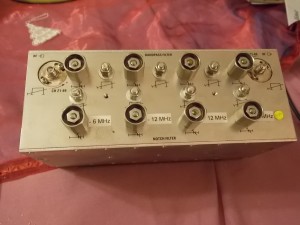

Deux filtres professionnel UHF avec notch (qui nous a permis de supprimer les perturbations venant du relais phonie de CLR)

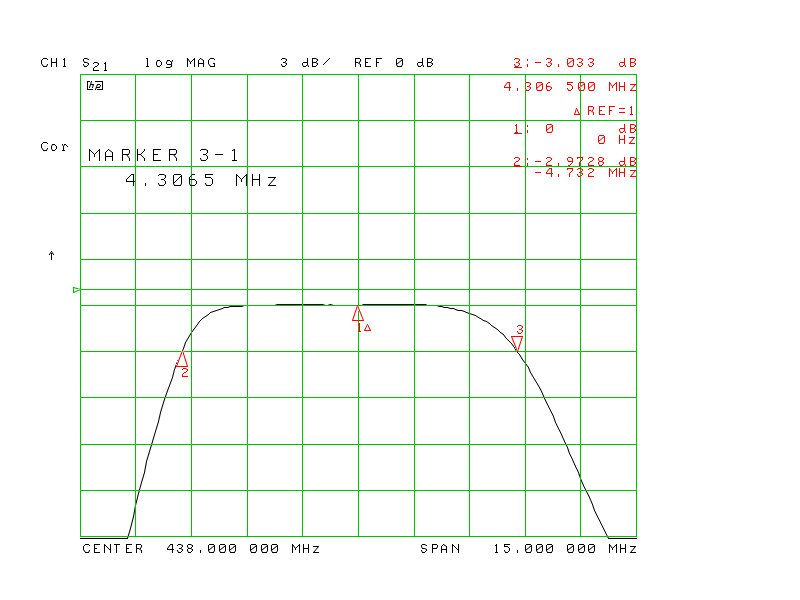

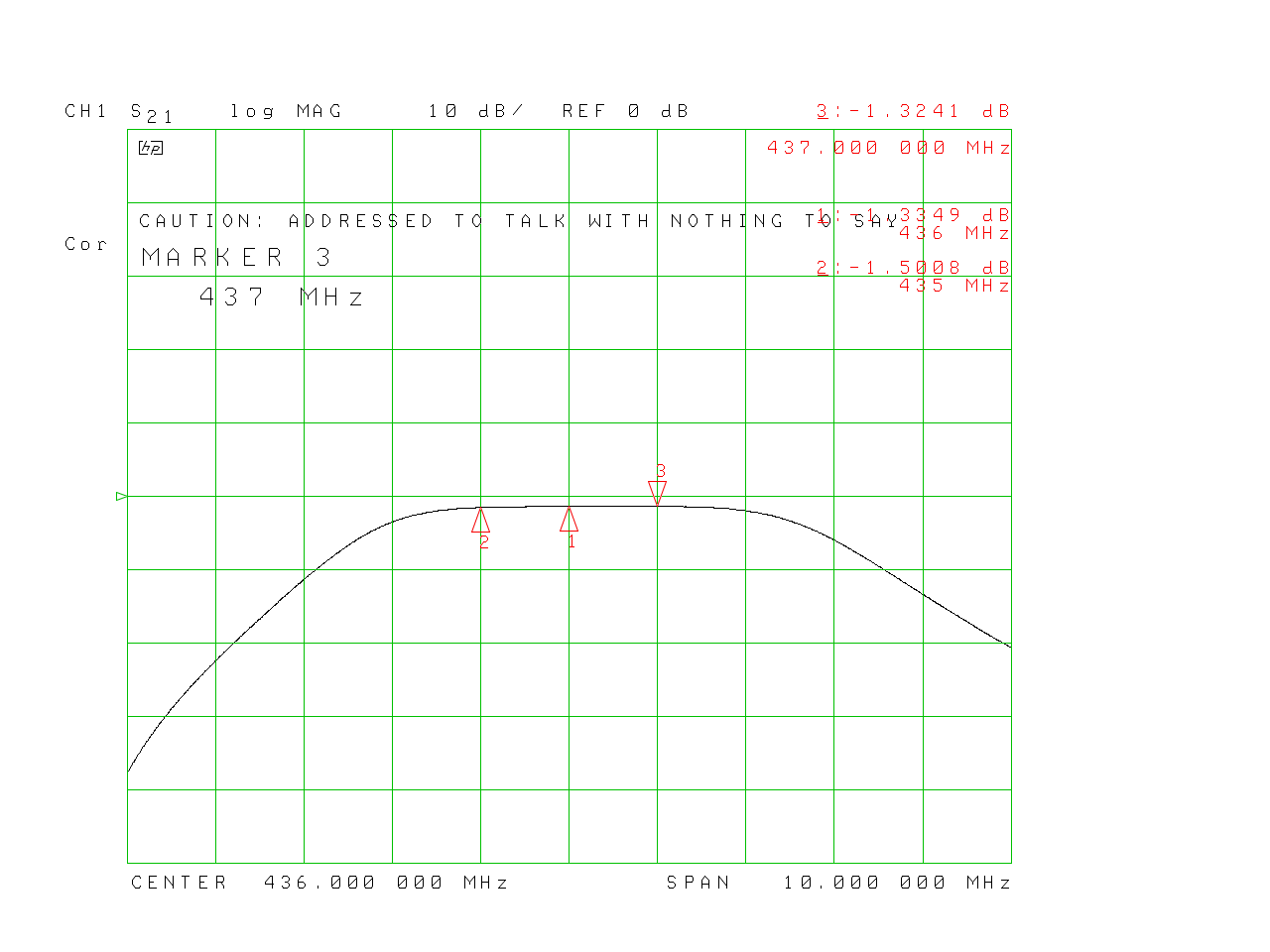

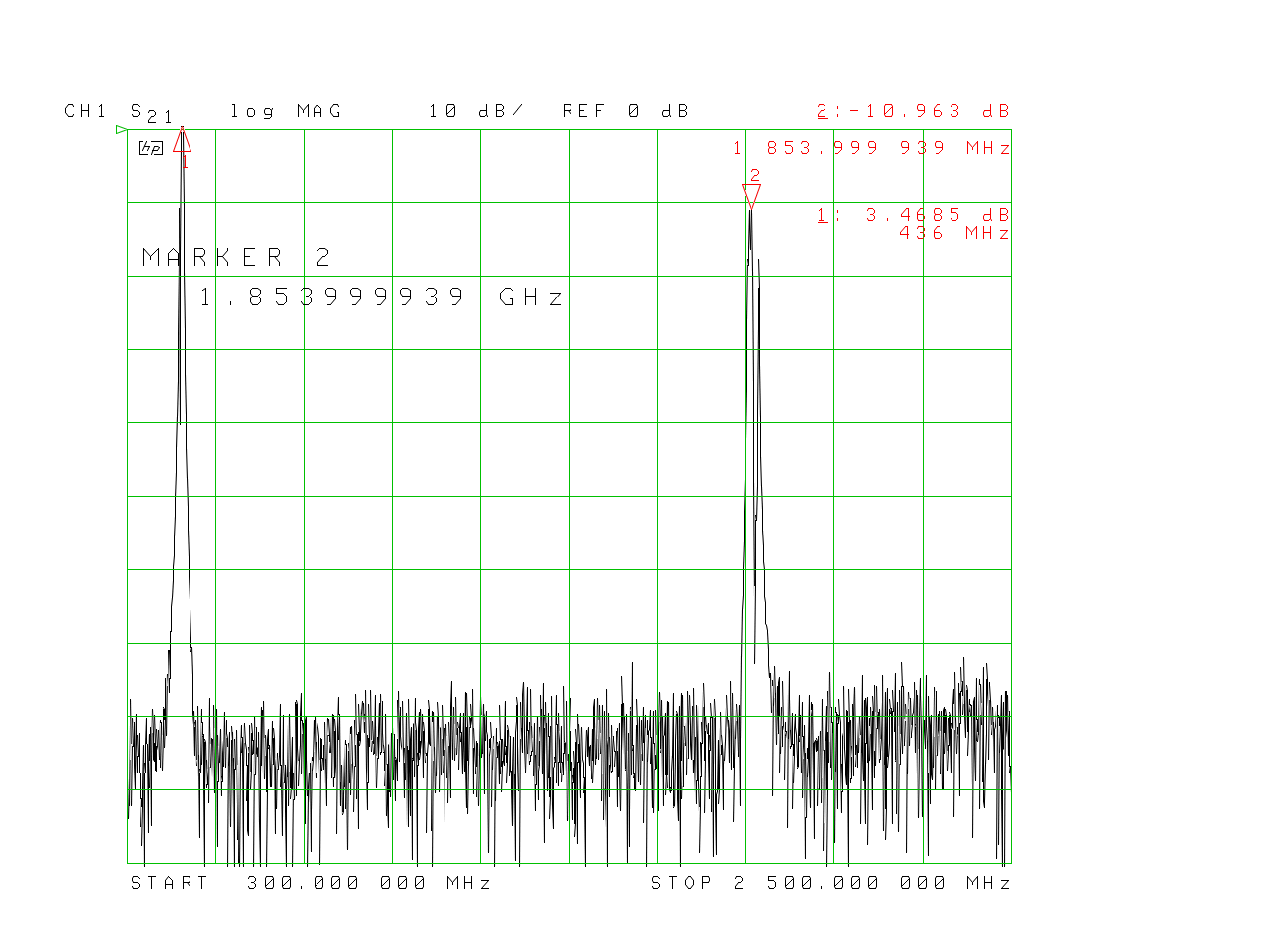

Voici quelques captures d’écran VNA de ce fameux filtre réglé par ON5JEF :

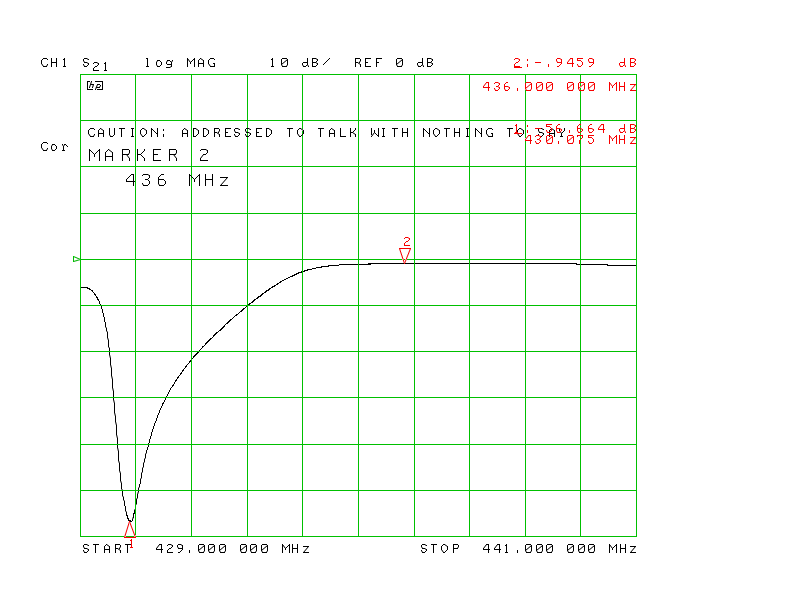

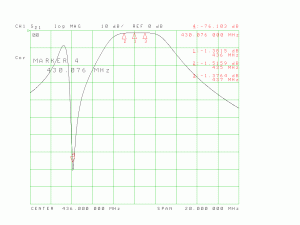

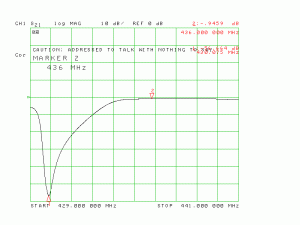

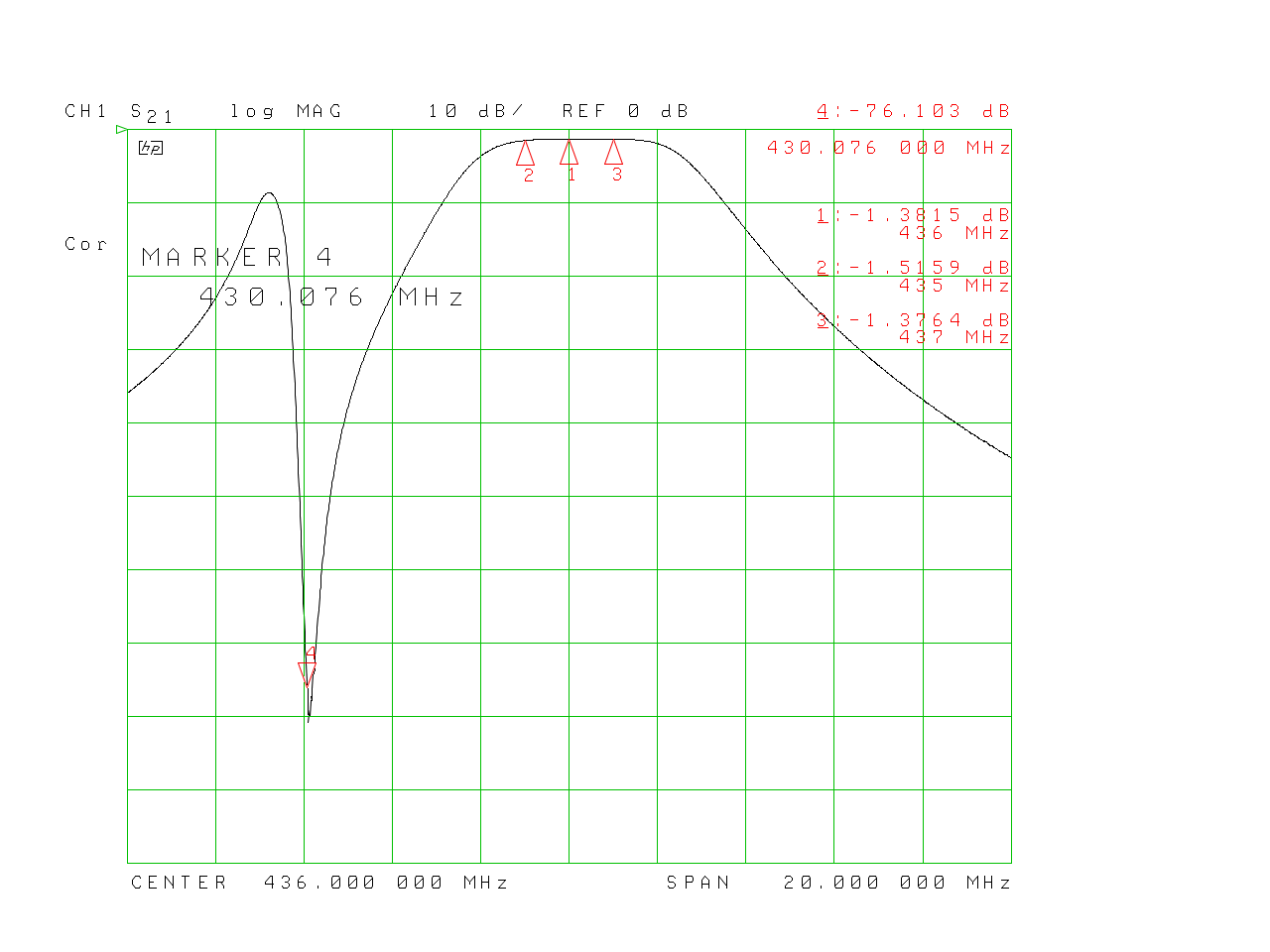

Les deux photos ci-dessous concernent la partie notch réglée pour supprimer la désensibilisation de notre RX 436 MHz causée par le relais ON0CLR (430.075 MHz) :
Splitter 4/1 (Ref : AK04K435) provenant de chez ANJO > Supprimé le 1er juillet 2021 suite à la chute des antennes
4 antennes ANJO 5 éléments YA043505E (une dans chaque direction 37°, 127°, 217°, 307°) (Lien ici) > Supprimé le 1er juillet 2021 suite à la chute des antennes
Sur le rotor, Antenne ANJO 16 éléments YA043216 (Lien ici)
Partie RX 13cm

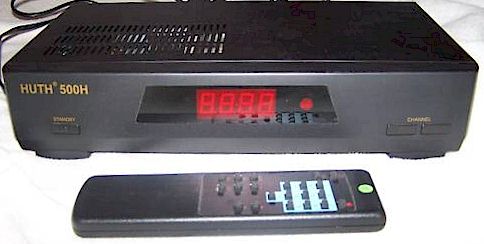

Récepteur SAT analogique HUTH 500H (Lien ici)
Convertisseur KON13-900 DG0VE
Filtre 13cm « Agressif » de chez PE1RKI
Sur le rotor, Parabole grillagée GOLD WIRELESS 24dBi (Lien ici)
Partie RX ON0GE
Récepteur OCTAGON SF8008 (2380MHz DVB/S DVB/S2 SR2000,SR1000,SR500,SR333,SR250 FEC AUTO)
Convertisseur KON13-900 DG0VE
Filtre 13cm « Agressif » de chez PE1RKI
Fixe Az 0°, Antenne Cyberbajt YAGI 24-16 (Lien ici)
