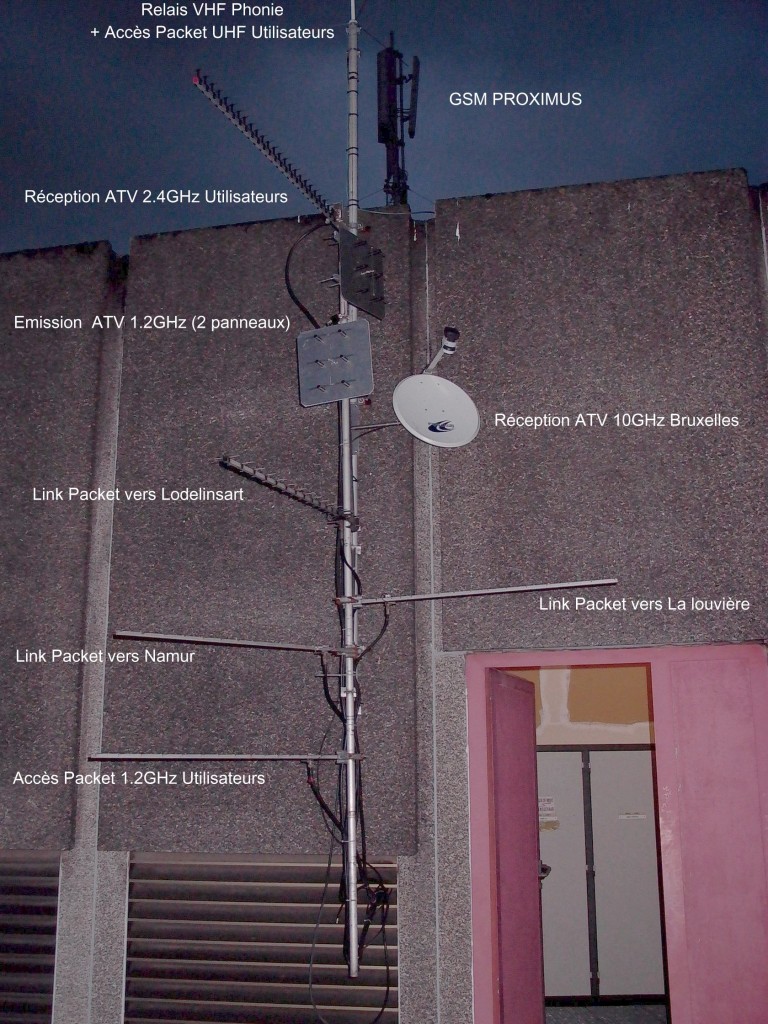

(Archive) – La photo ci-dessous date de très longtemps. Il y avait ON0CLR (relais phonie VHF), ON0CHA (noeud packet radio) et les premiers pas de ON0TVC (premier relais ATV). On y avait déjà la reception de ON0TVA (Bruxelles) en 10GHz, 2 grands panneaux 23cm et une simple yagi 13cm. Je devrais encore avoir une photo de la carte « logique » dans mes archives. N’empêche, quand on voit cela, on ne peut que constater le « pas de géant » qui a été fait depuis 🙂

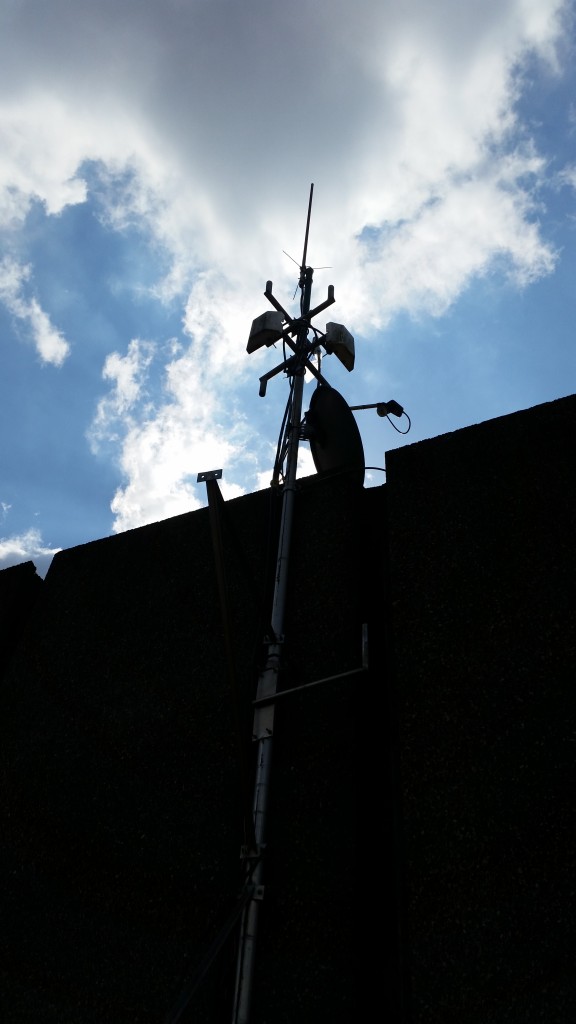

(5 avril 2015) – Voici de qu’il reste de ON0TVC (Premier relais ATV de Charleroi dans le début des années 2000). Il y avait 2 panneaux WIMO pour la sortie 23cm et une parabole pour recevoir ON0TVM en 10GHz analogique. Il y avait aussi 2 panneaux WIMO 13cm mais je les avais démontés quelques jours auparavant. Toutes les antennes étaient fort sales mais toujours exploitables hi.

(15 avril 2015) – Voici les premiers essais de streaming BATC depuis le relais

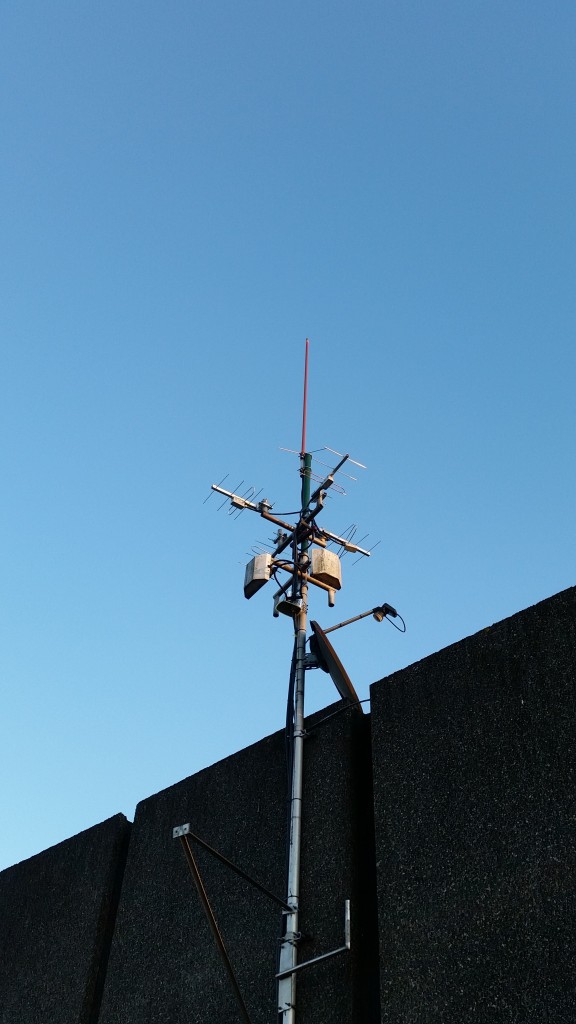

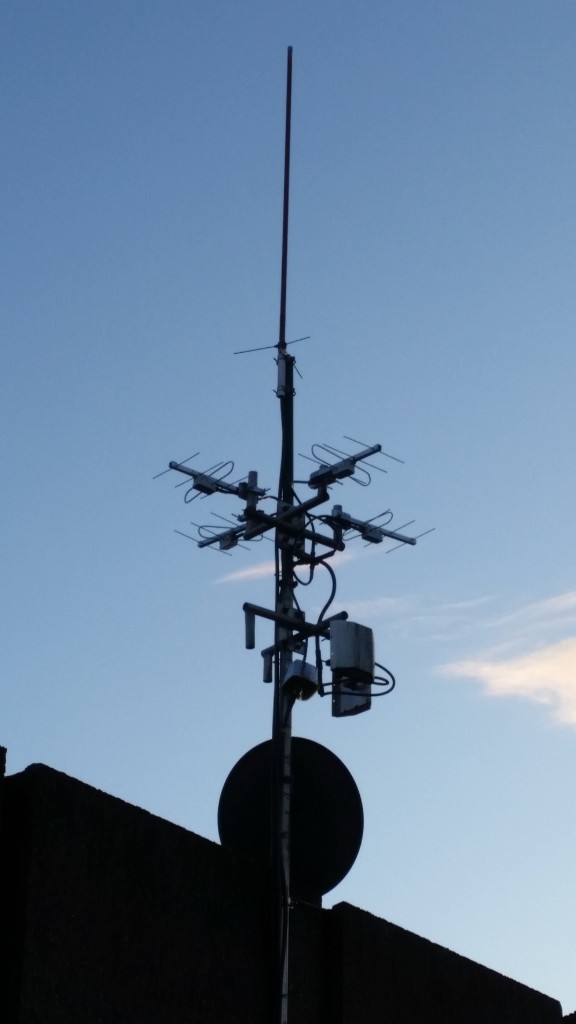

(6 mai 2015) – Voici la première version du relais. On peut aussi voir les « magnifiques » antennes yagi fabriquées avec amour et minutie (HI 3X) par notre ami Pascal ON1AA dit Barbix, admirez également le tupperware renversé qui protégeait le préampli 70cm. Les antennes de réception 70cm étaient positionnées au-dessus des antennes d’émission 23cm.

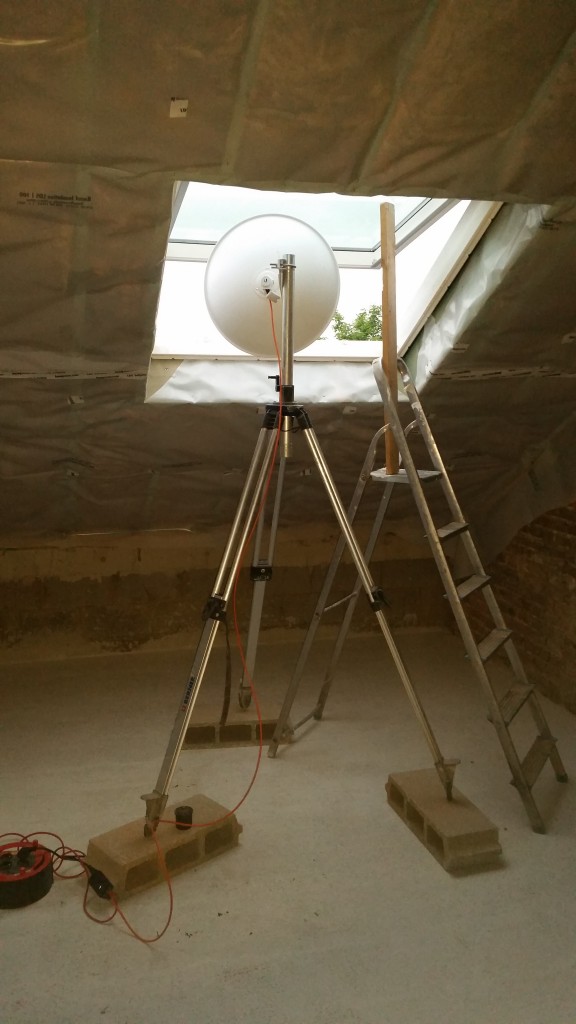

(25 aout 2015) – Installation de la voie de service WIFI vers ON8GE et démontage de la vieille parabole qui servait pour ON0TVM. Vous constaterez aussi qu’une des yagi 70cm (celle dirigée vers le Nord) a été un peu « déviée » de son azimuth original car Pascal ne rentrait pas très bien dans le relais… Déjà à ce moment-là, on se posait des questions sur la directivité et l’efficacité de ces antennes hi ! La photo de droite montre le setup qui avait été mis chez ON8GE pour permettre un pointage plus fin du lien WIFI.

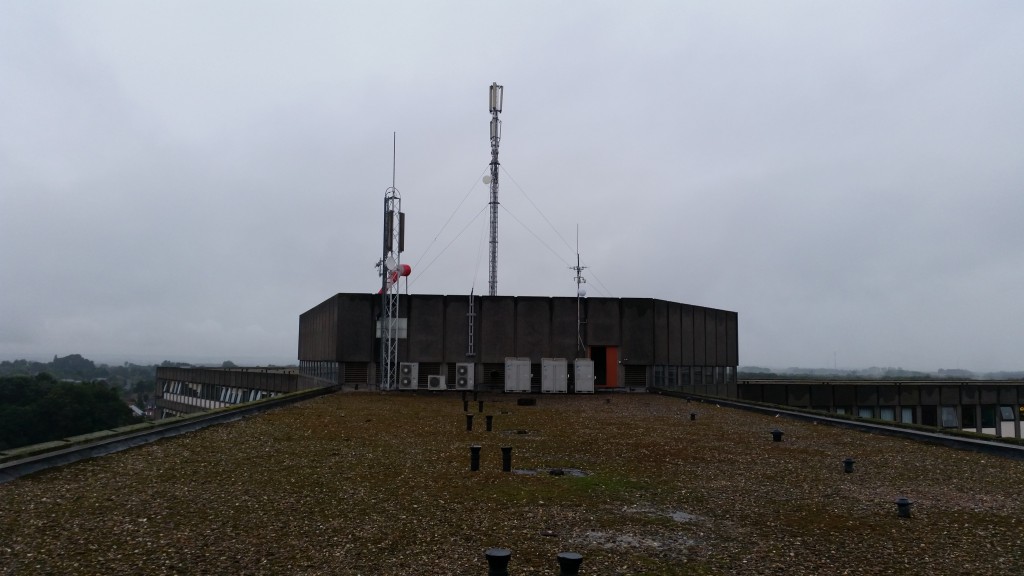

Une petite photo de l’installation là-haut 🙂

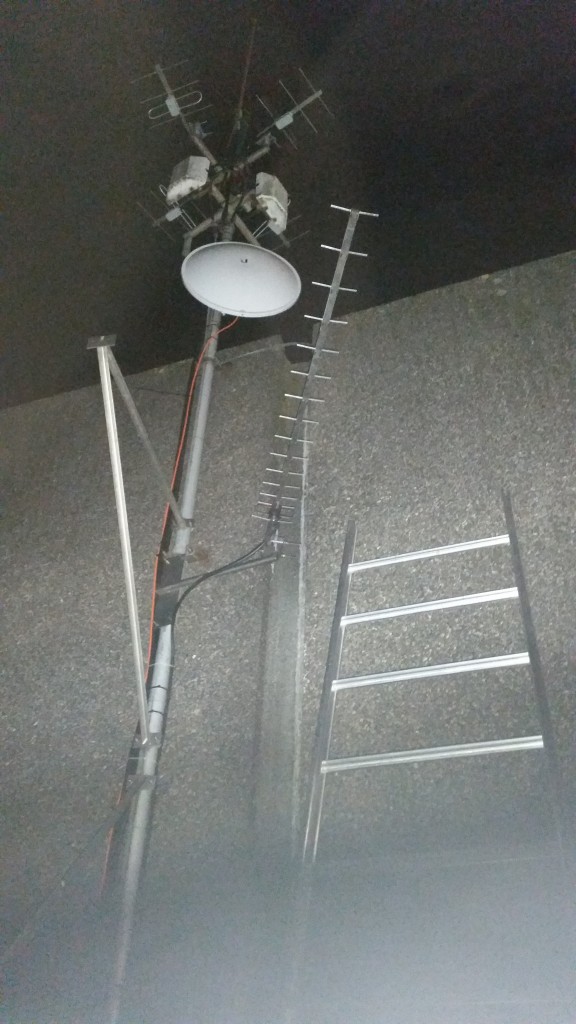

(29 aout 2015) – Installation de la yagi 23cm dirigée vers notre ami Jef à Nivelles

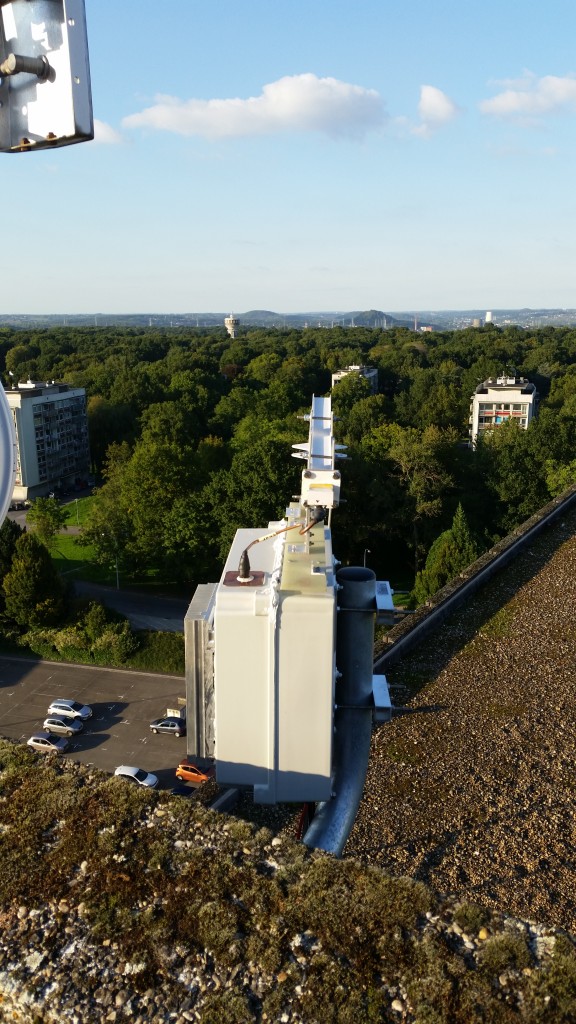

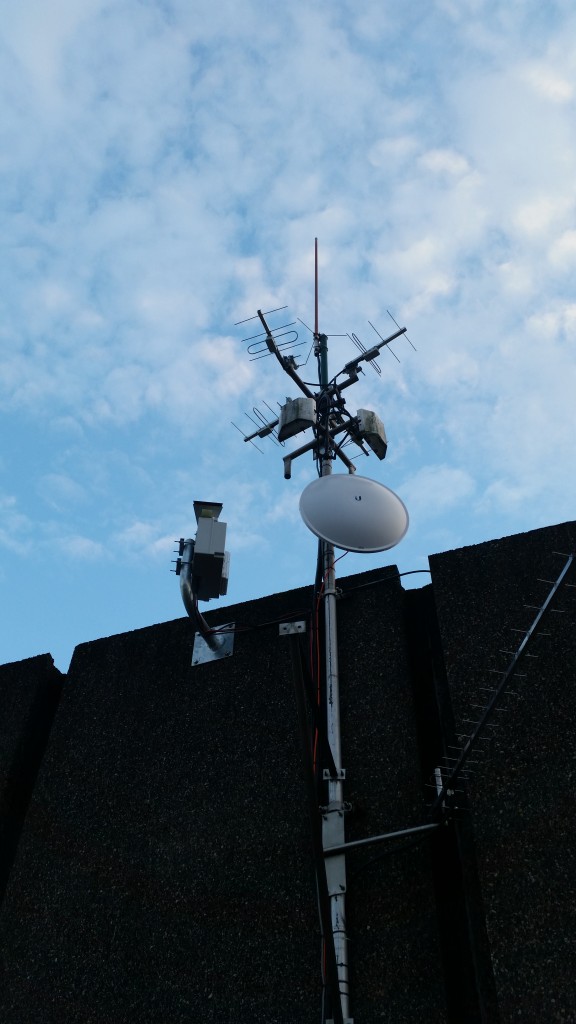

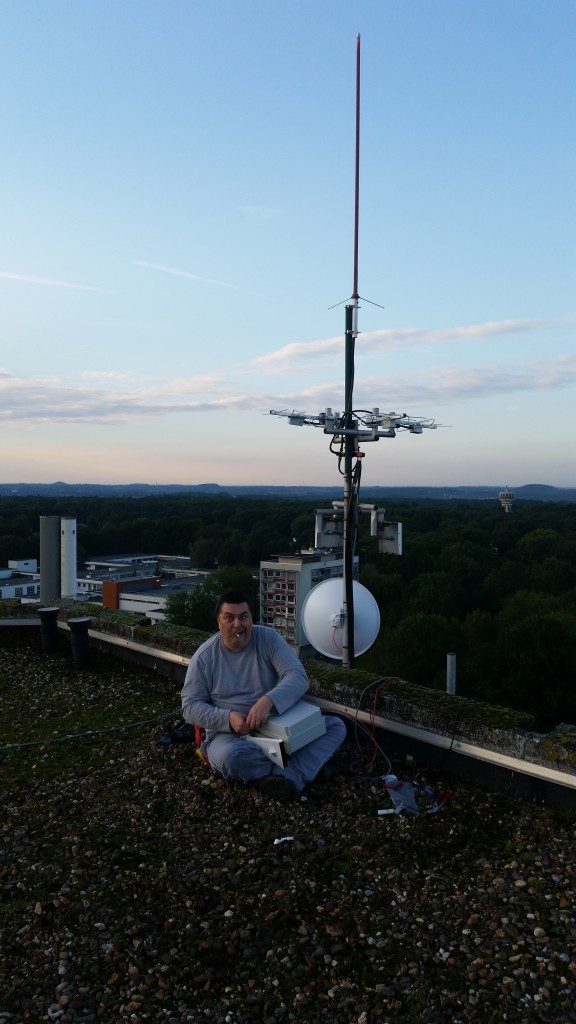

(17 septembre 2015) – Installation du prototype d’émetteur 10GHz par notre ami Jean-François ON5JEF

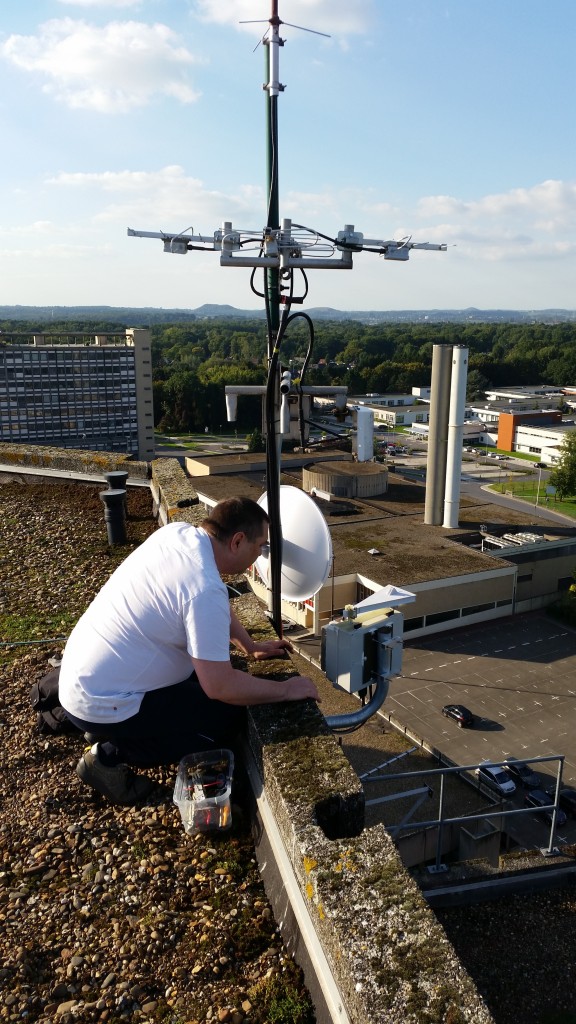

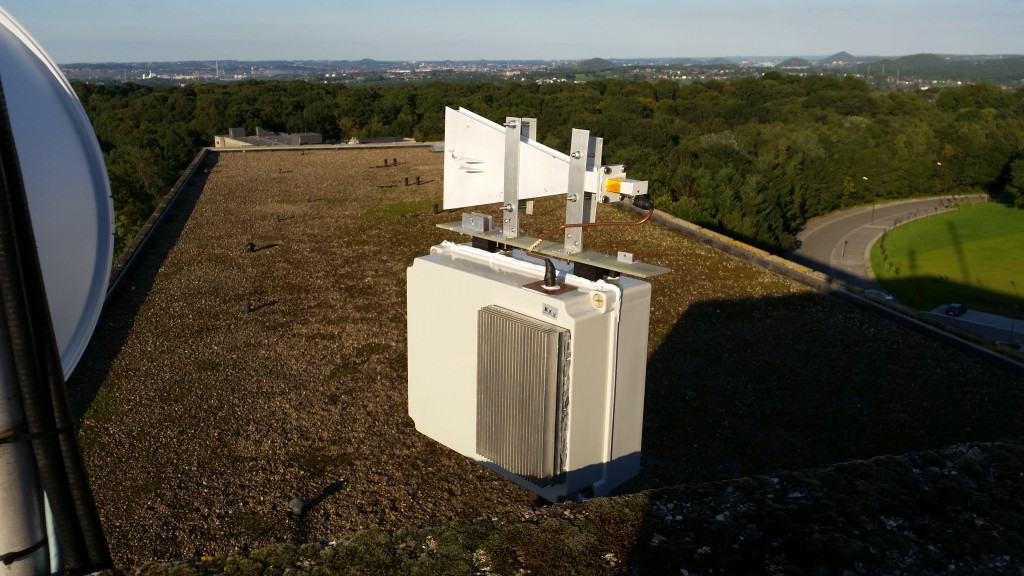

(27 septembre 2015) – Jean-François s’était trompé pour la polarisation du cornet, il est donc venu corriger le tir après la foire de la louvière 🙂

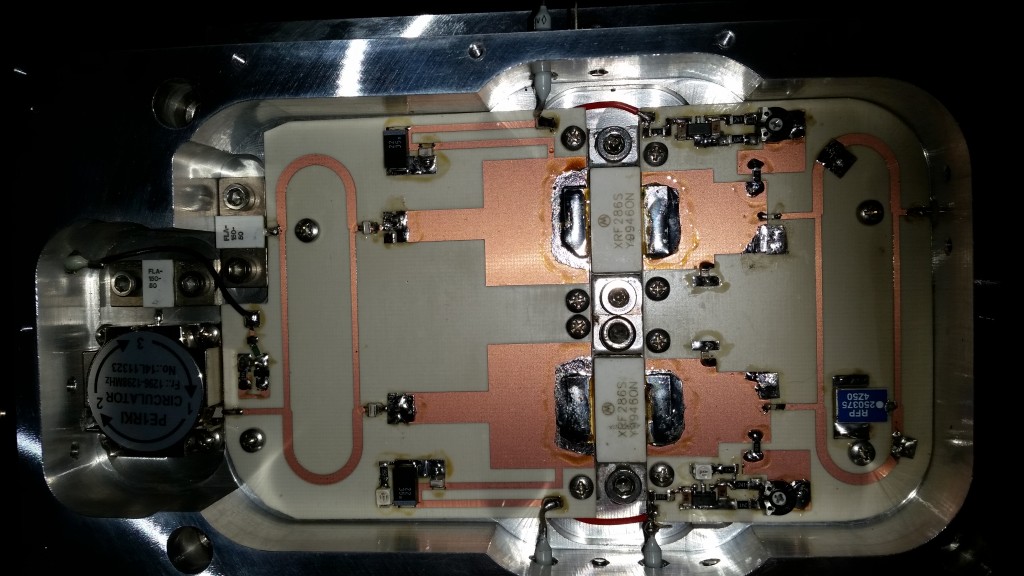

(7 octobre 2015) – Réception du colis provenant de chez PE1RKI avec le nouvel ampli final 23cm 🙂 Pourquoi un nouvel ampli ? Actuellement on a 2 panneaux 23cm et un peu plus de 20W, comme il est en projet de mettre 4 panneaux (afin de couvrir nos amis français), il va falloir utiliser 50W. CQFD hi.

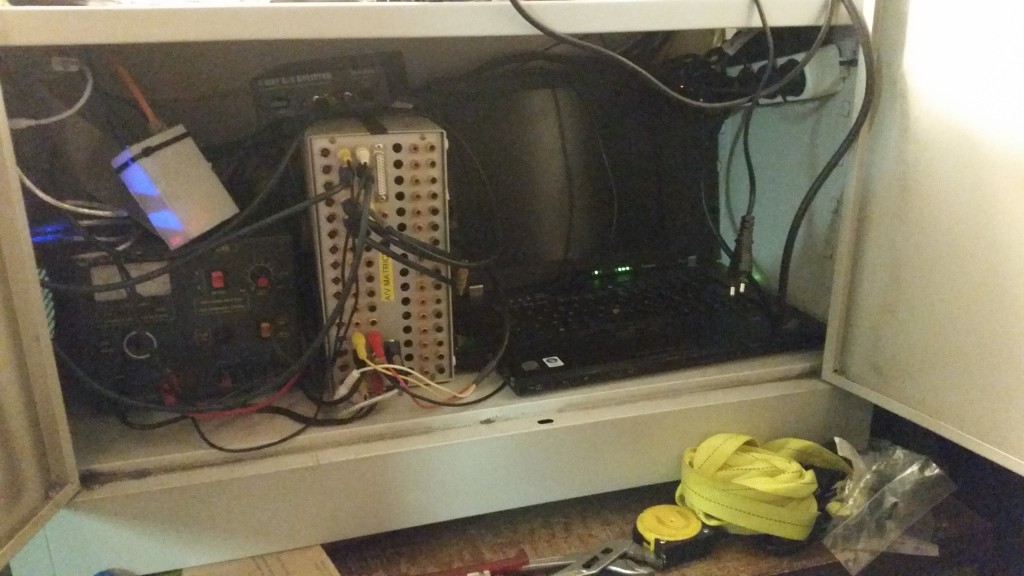

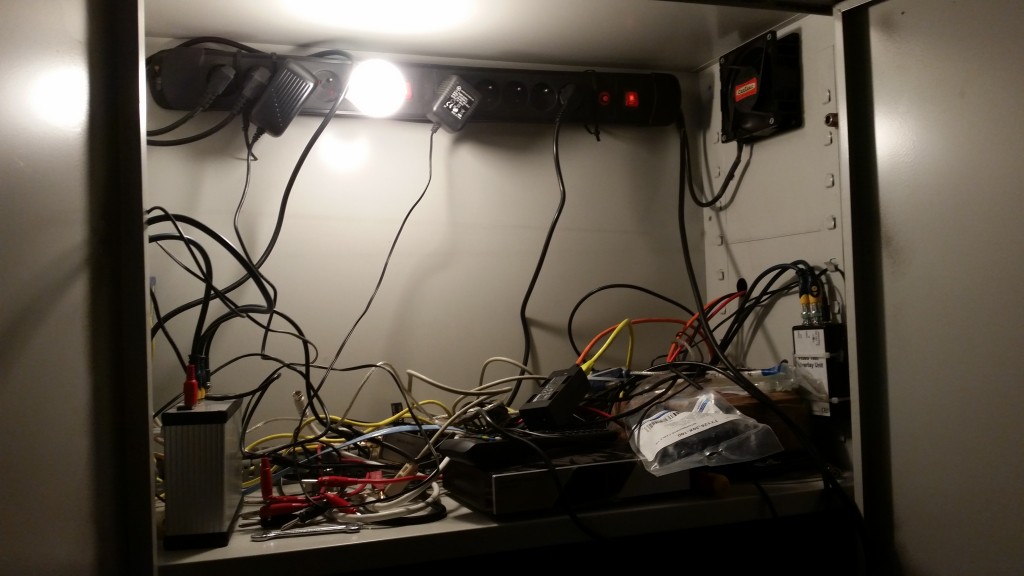

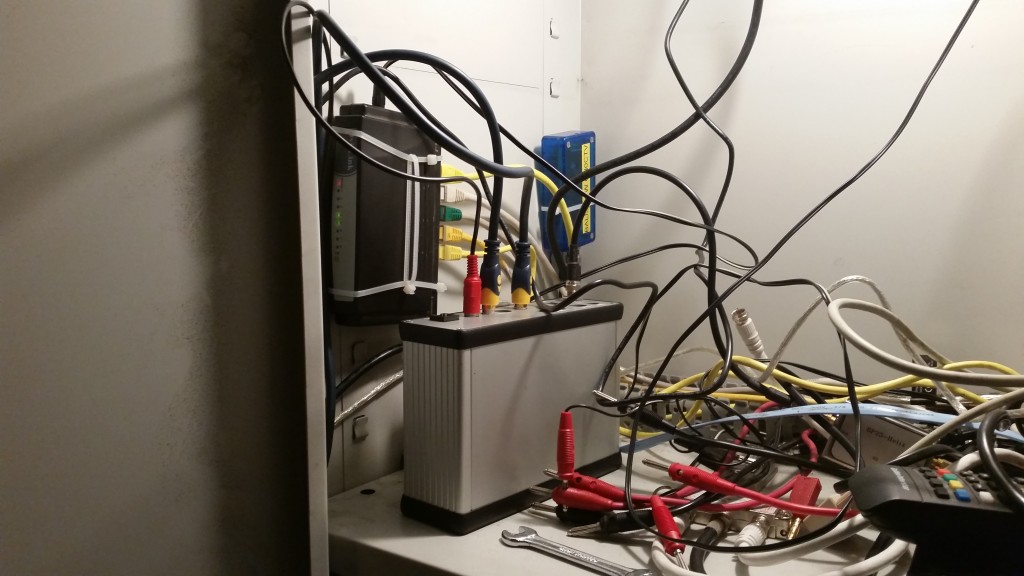

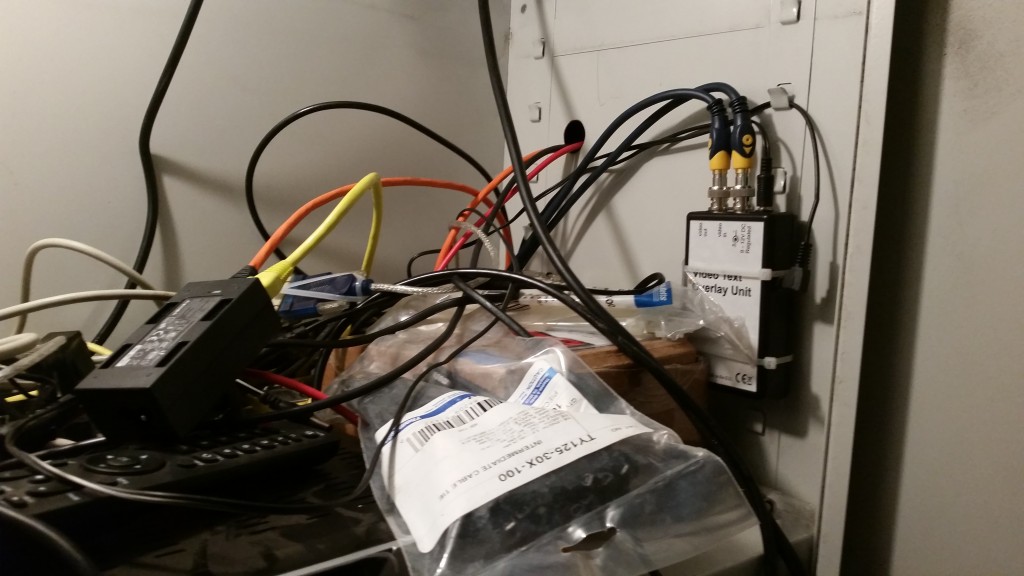

(3 novembre 2015) – Quelques travaux de remise en ordre dans l’armoire du relais

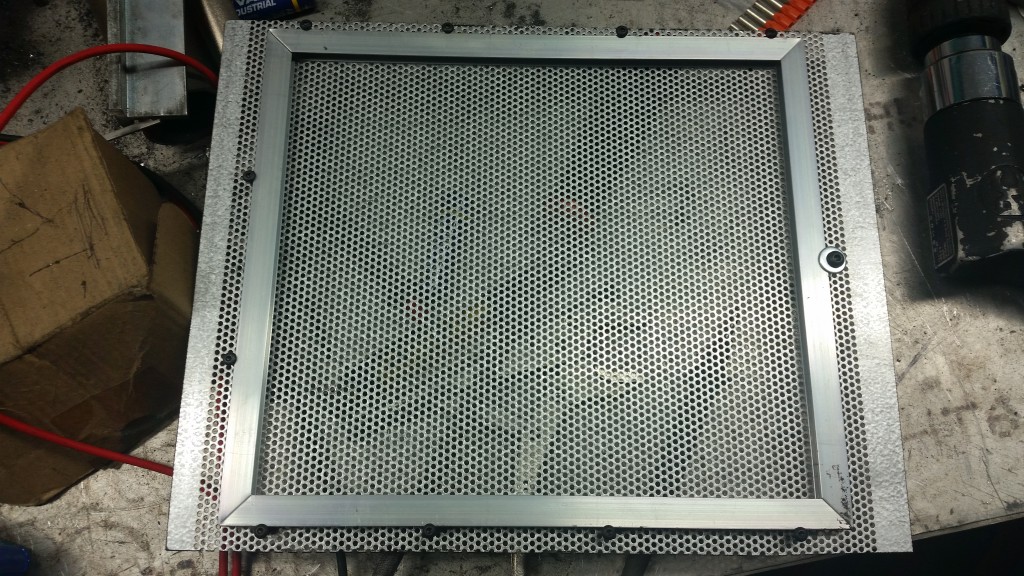

(9 novembre 2015) – On peut voir dans les photos d’hier que l’armoire est remplie de poussières bien collantes. On va y mettre un filtre digne de ce nom et calfeutrer le bord des portes. Voici l’armature du filtre en question 🙂

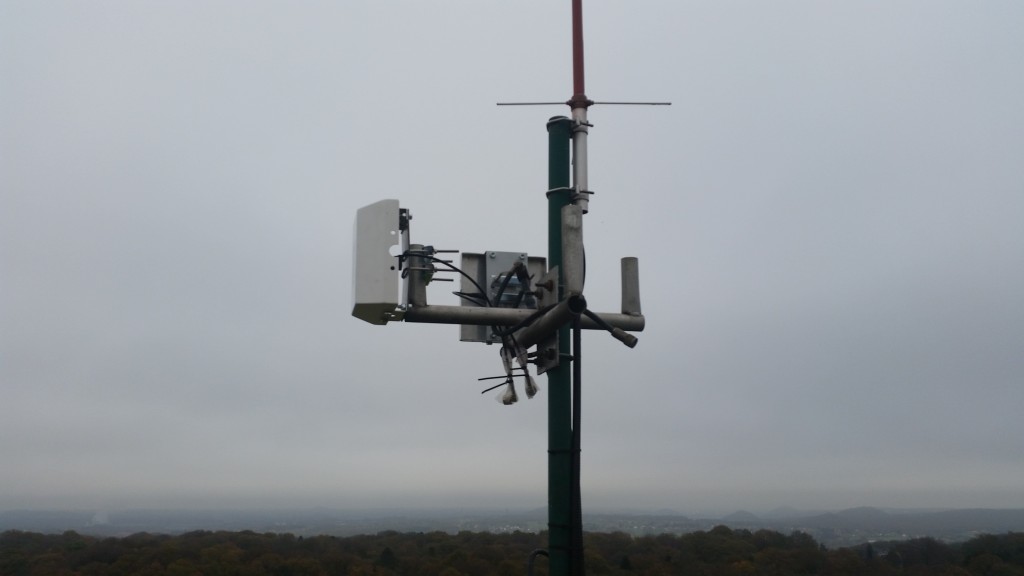

(10 novembre 2016) – J’avais enlevé les 2 panneaux d’émission 23cm pour les nettoyer, modifier leur fixation et les mettre tout en haut du mat. C’était pour essayer si en mettant les antennes de réception 70cm en bas, on était encore perturbé par le relais phonie CLR.

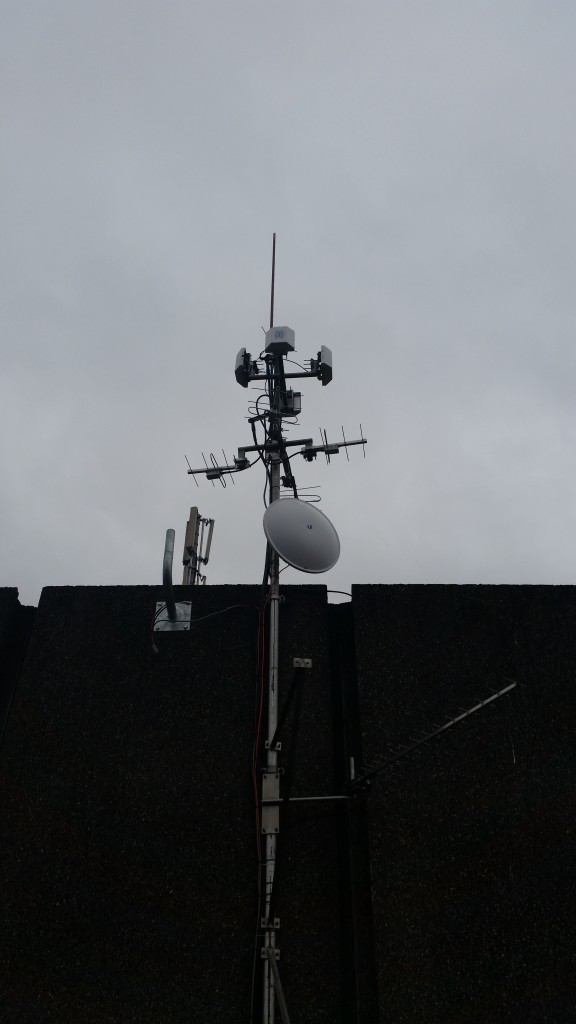

(11 novembre 2015) – Remontage de 2 panneaux 23cm supplémentaires afin de devenir plus ou moins OMNI, nous pouvons désormais envoyer des images vers la France.

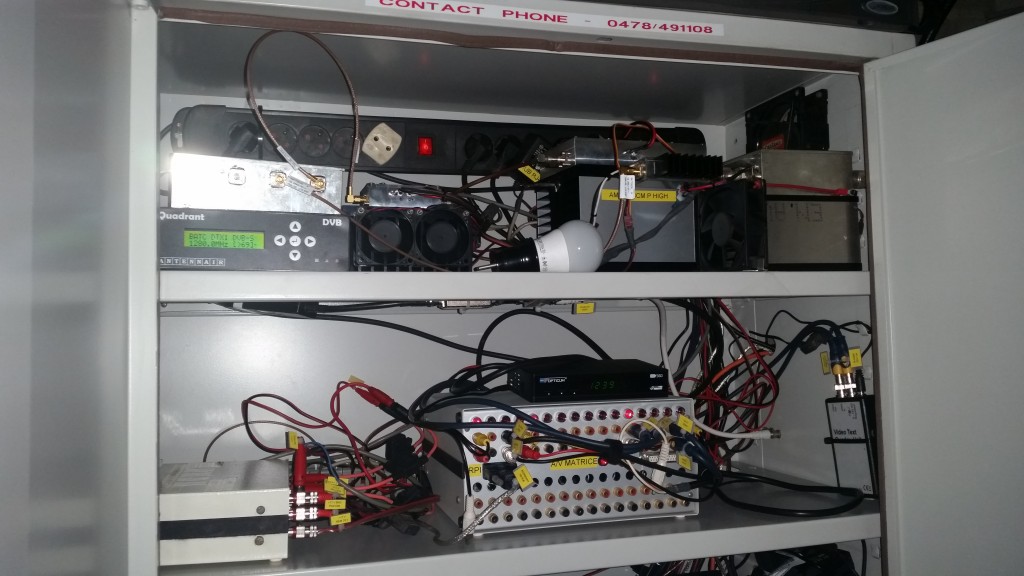

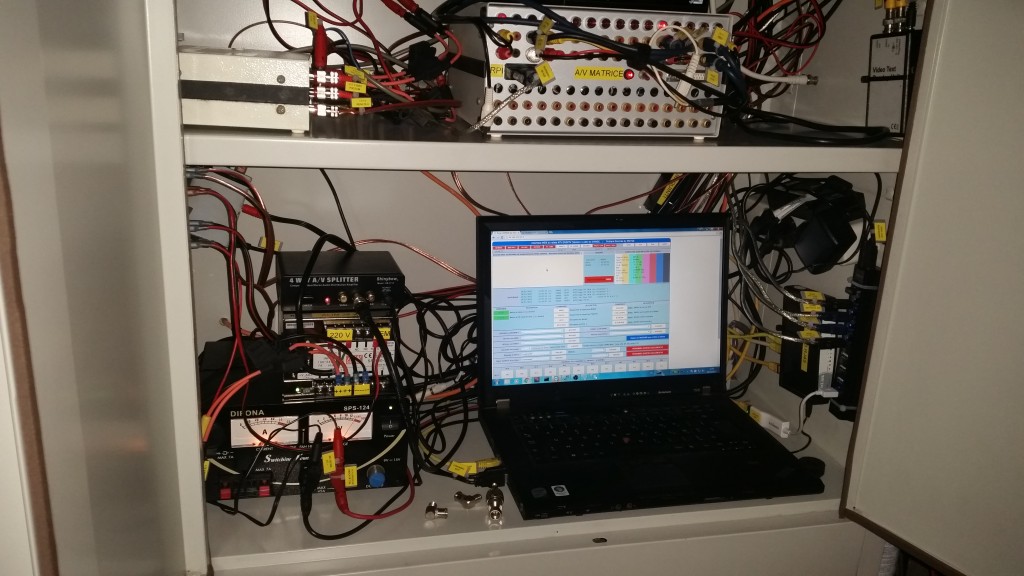

(14 novembre 2015) – Voici l’armoire du relais remise en ordre

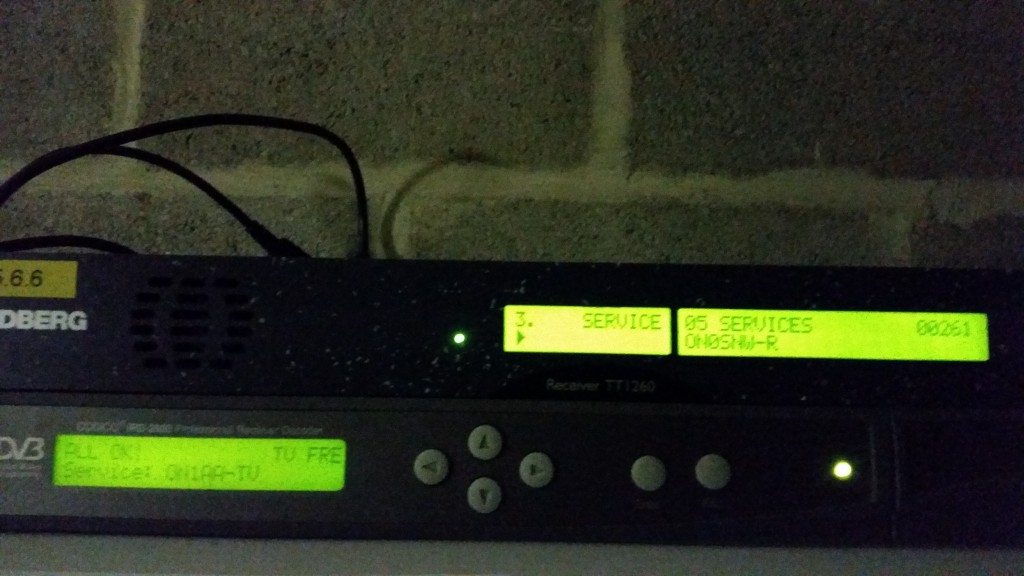

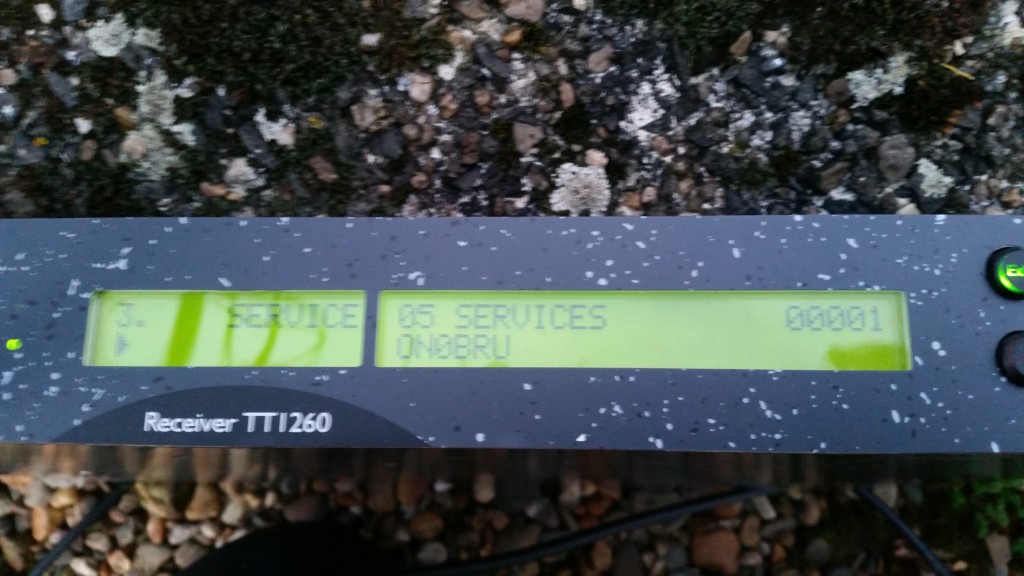

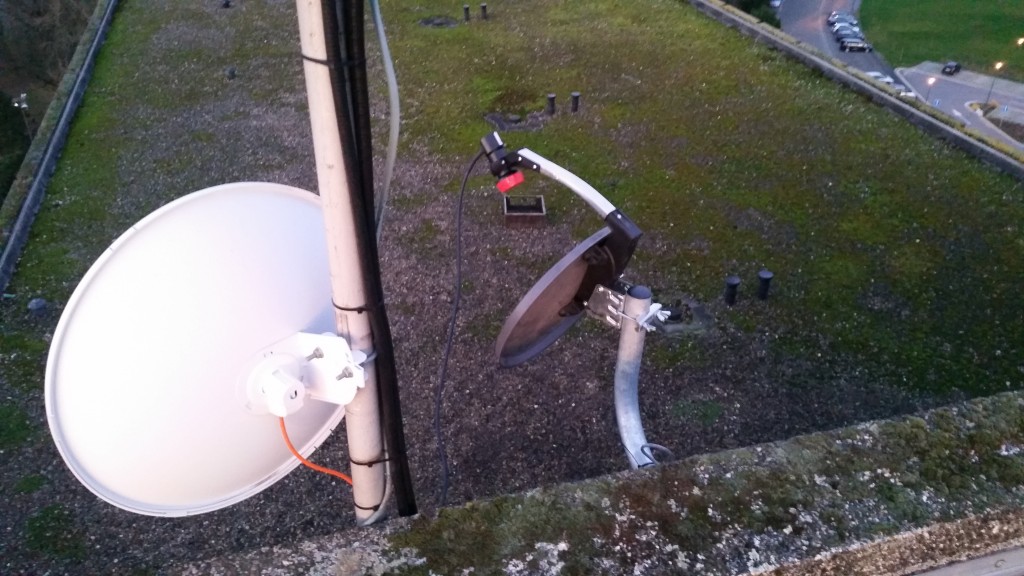

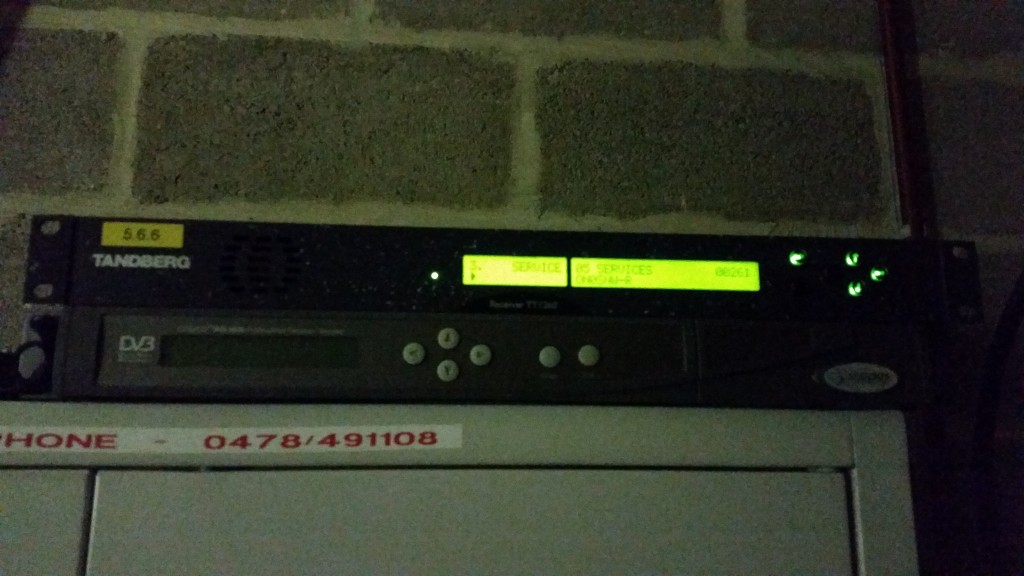

(29 décembre 2015) – Installation de la parabole et du Tandberg TT1260 pour la réception de ON0BRU en 10GHz DVB-S

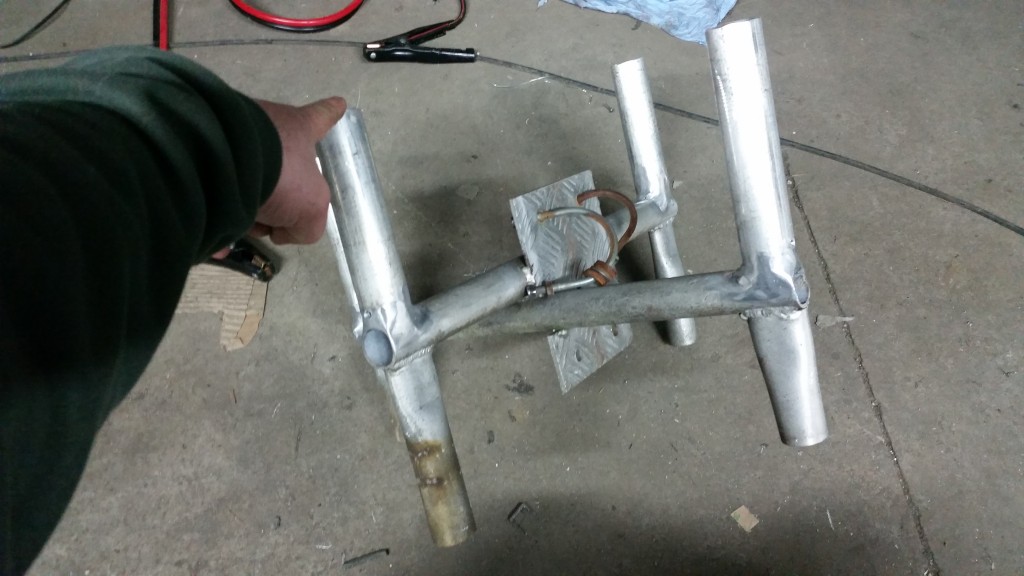

(28 janvier 2016) – Modification du support d’antenne de RX afin de pouvoir recevoir également les panneaux 13cm

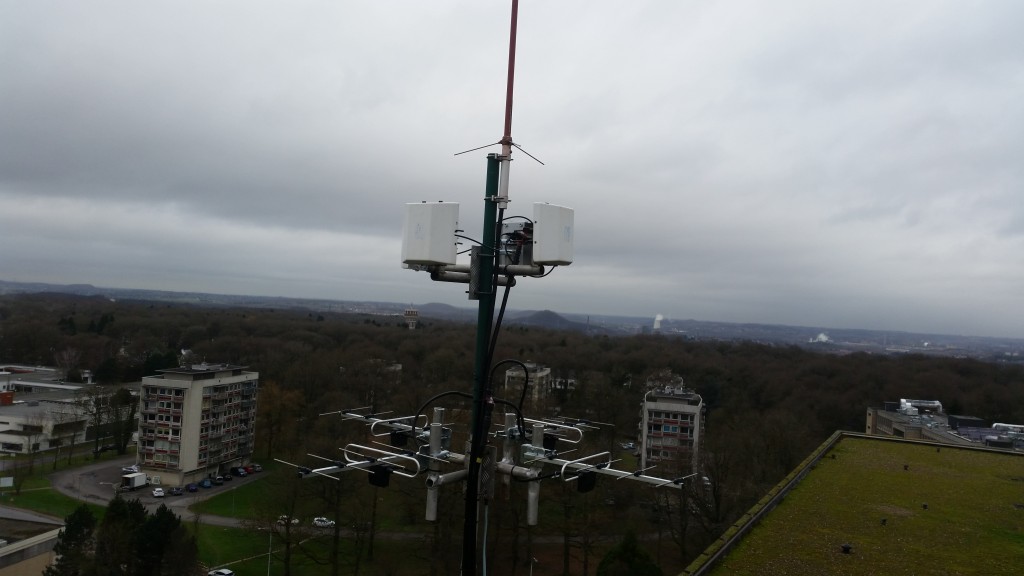

(29 janvier 2016) – Remplacement des 4 yagi 70cm barbixiennes par les ANJO et installation du support modifié la veille !

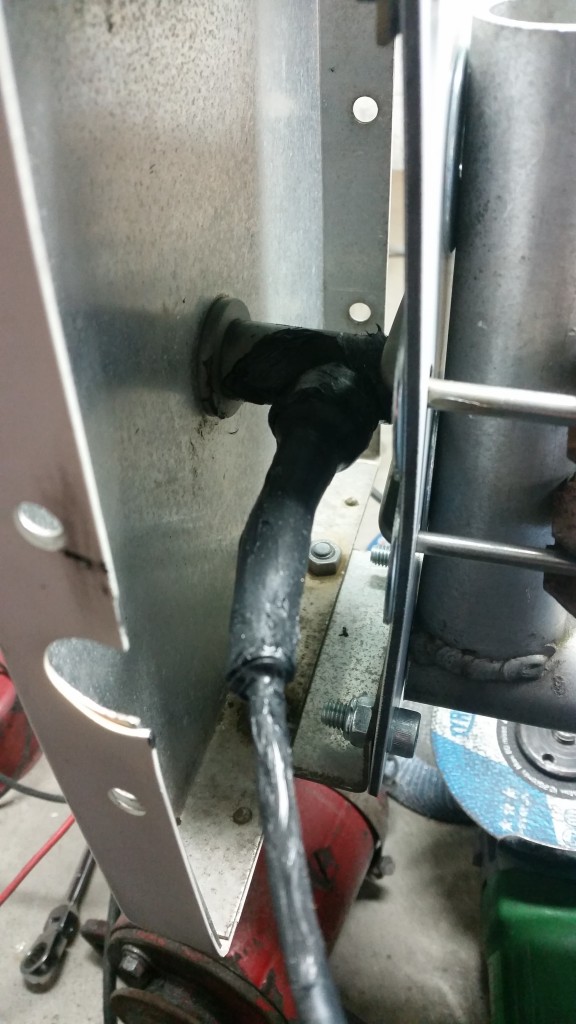

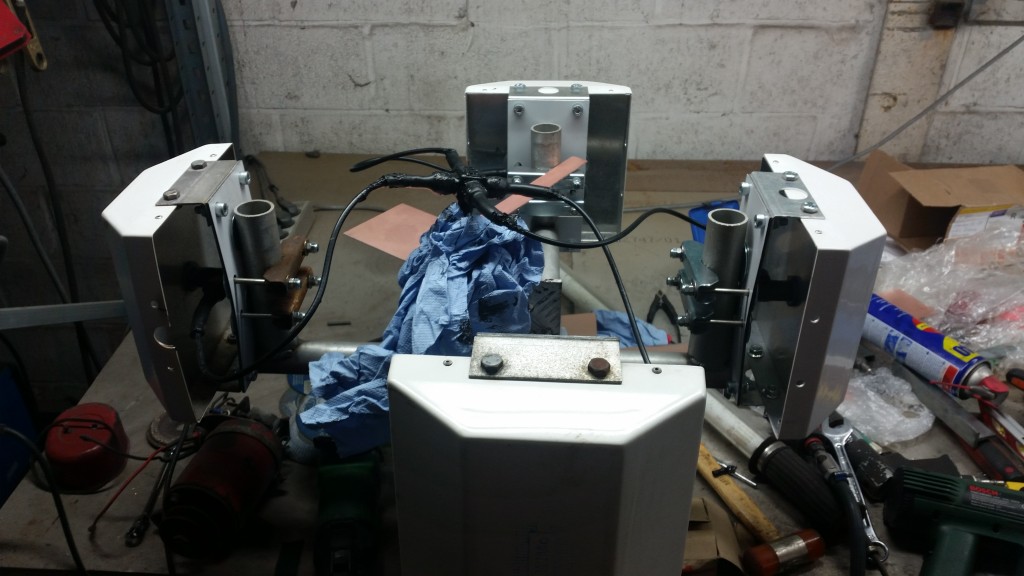

(26 février 2016) – Suite aux infiltrations d’eau dans les coax des antennes 23cm, j’ai tout remplacé et siliconé, je pense qu’il ne devrait plus y avoir de problèmes à l’avenir.

(4 mars 2016) – Une petite photo de l’installation.

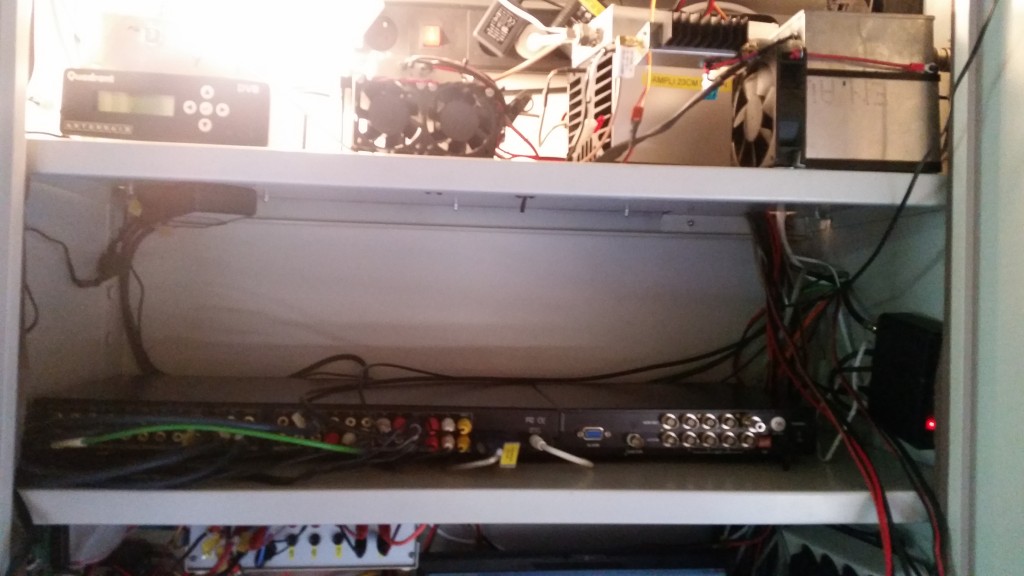

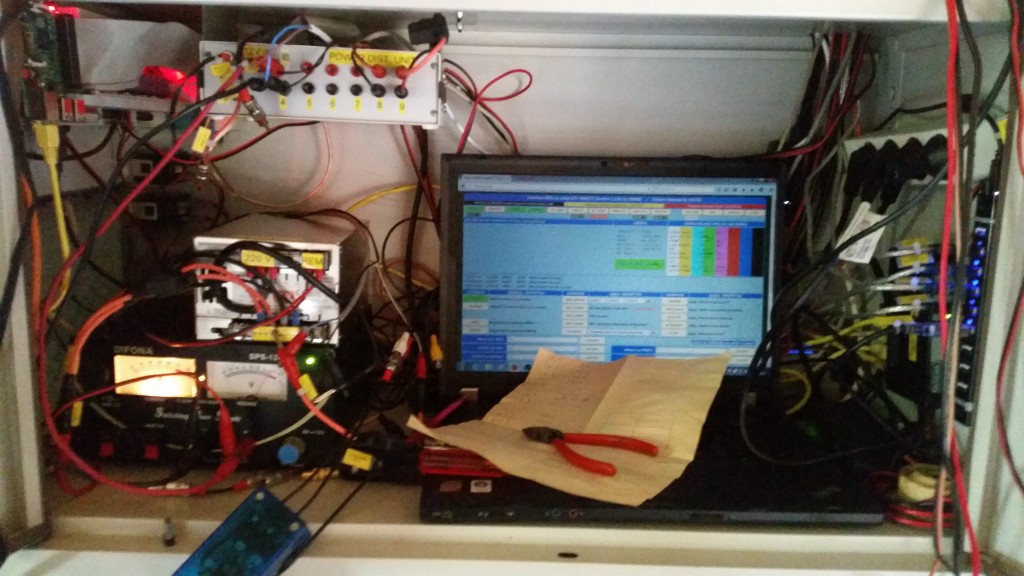

(7 mai 2016) – Installation du nouveau quad vidéo et de la nouvelle matrice A/V

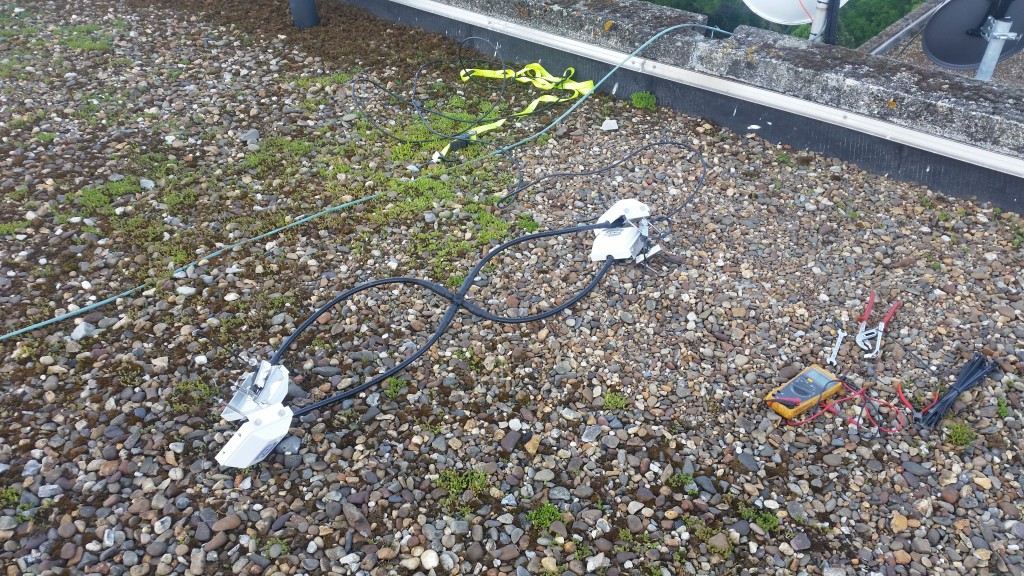

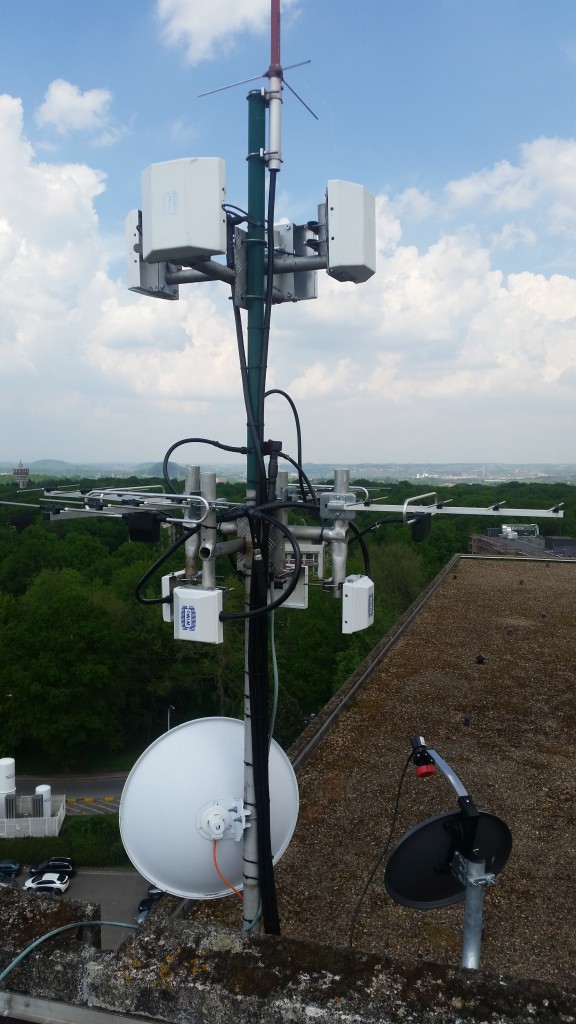

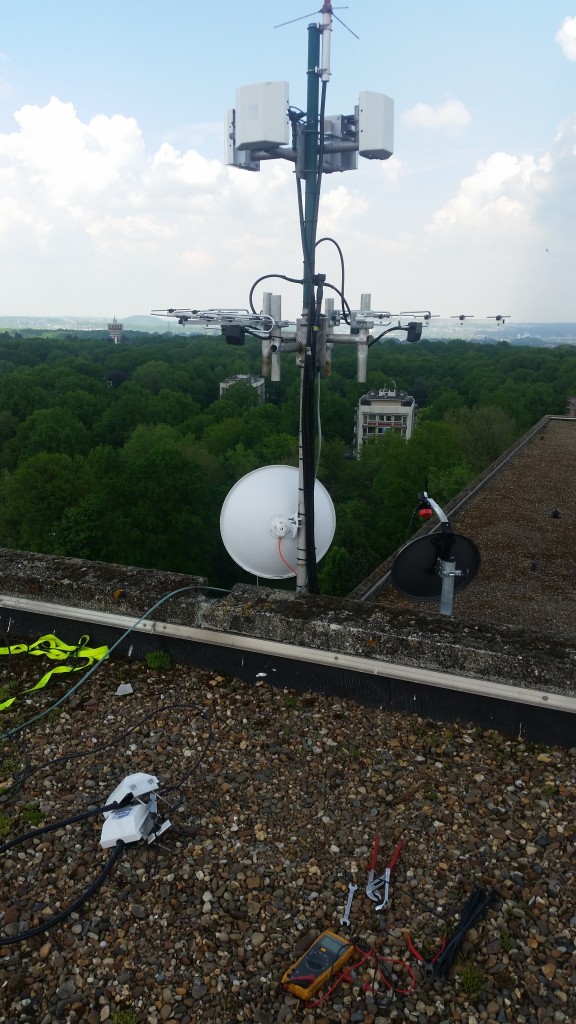

(13 mai 2016) – Installation des 4 panneaux 13cm

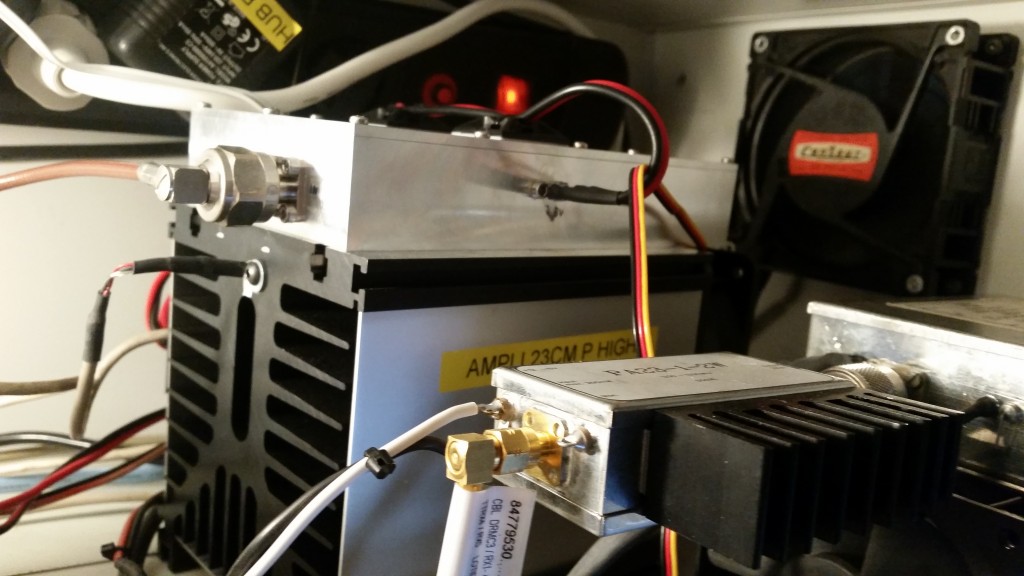

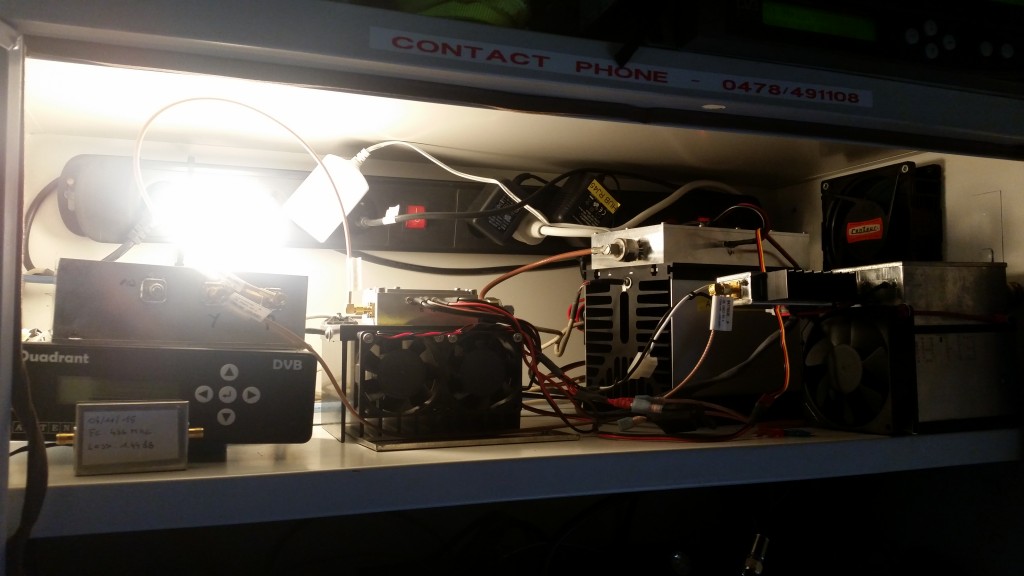

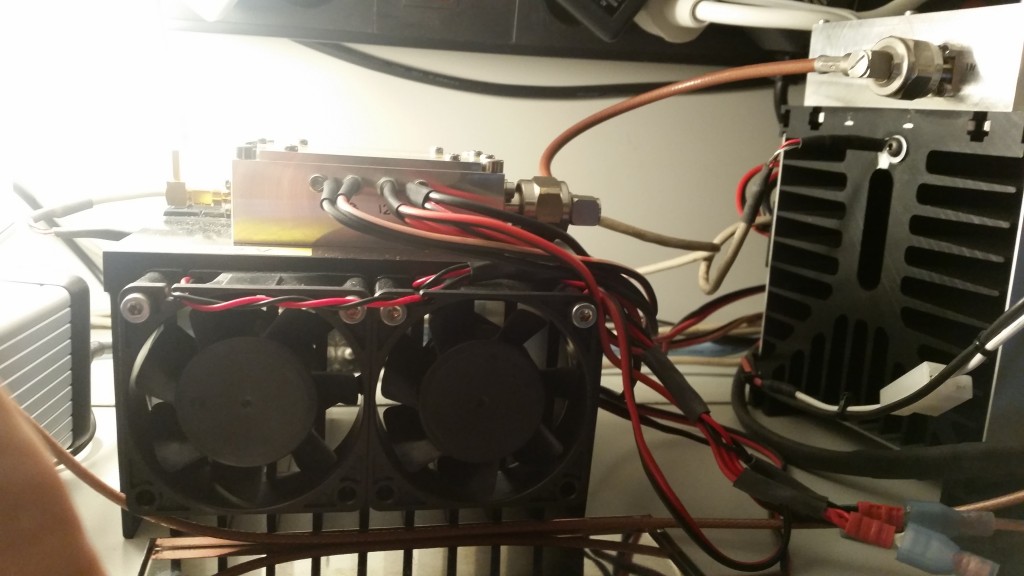

(16 mai 2016) – Installation du nouvel ampli MMIC avec le wilkinson à 3 sorties 1280 MHz 🙂 et une petite vue des amplis 23cm

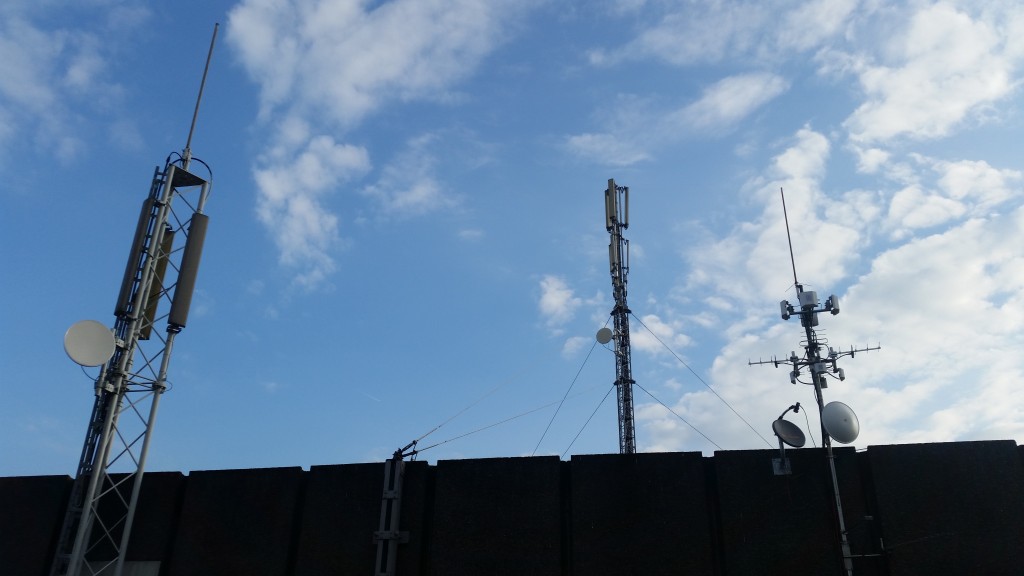

(17 mai 2016) – Une petite vue d’ensemble

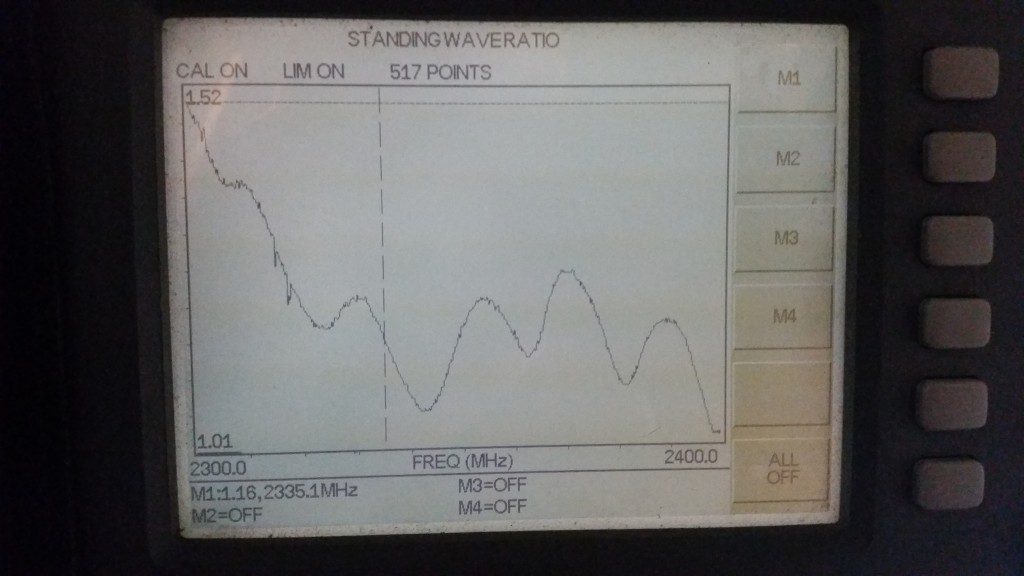

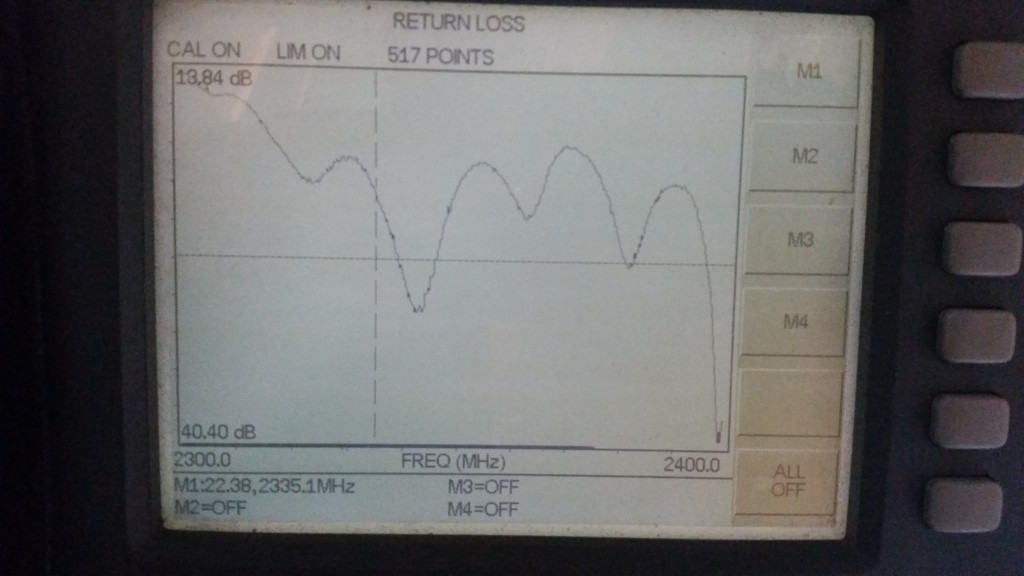

(8 juin 2016) – Mesures du stack d’antennes panneaux 13cm

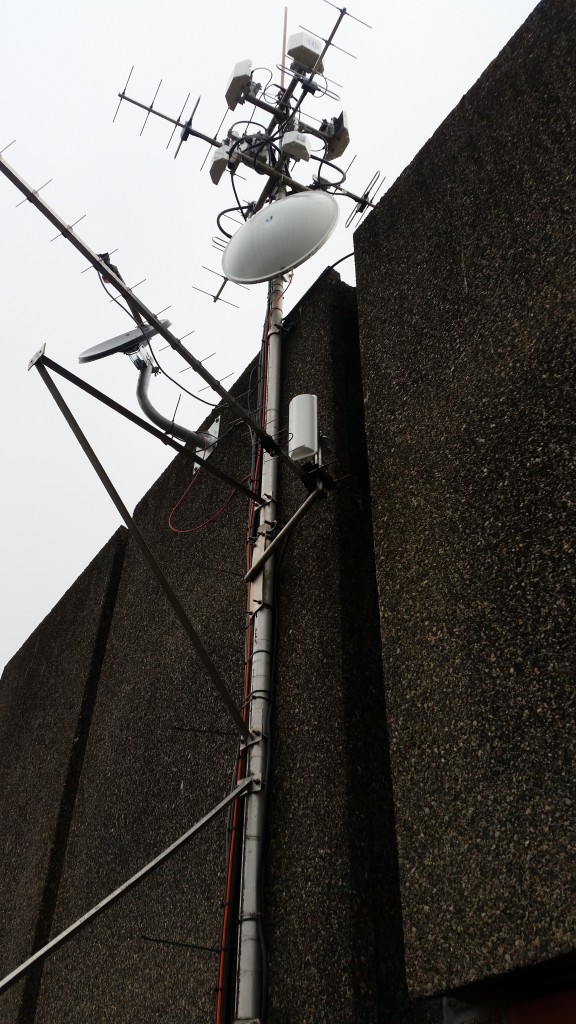

(15 juin 2016) – Montage et essai d’une nouvelle antenne sectorielle 120° 13cm au dessus de la yagi 23cm

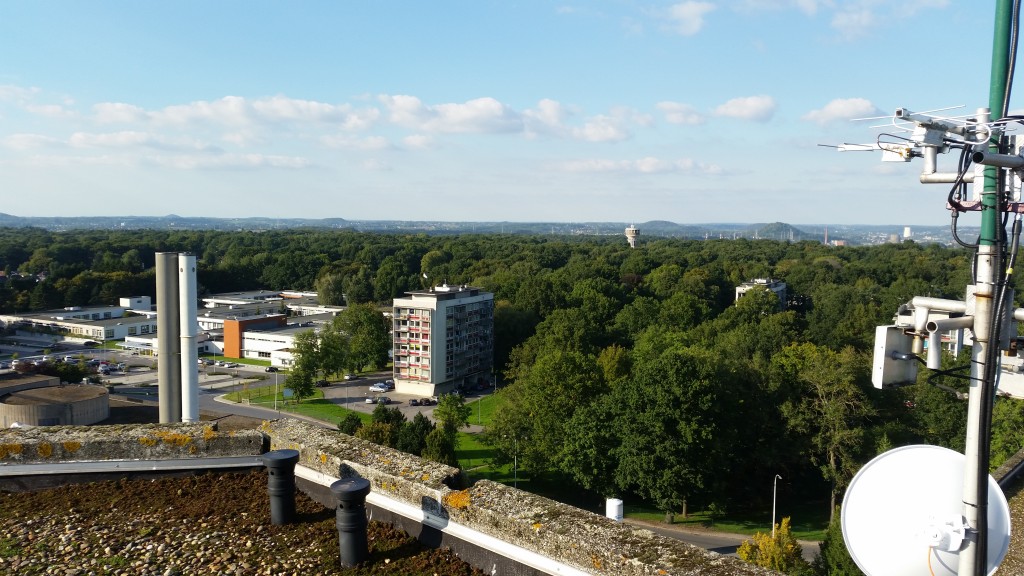

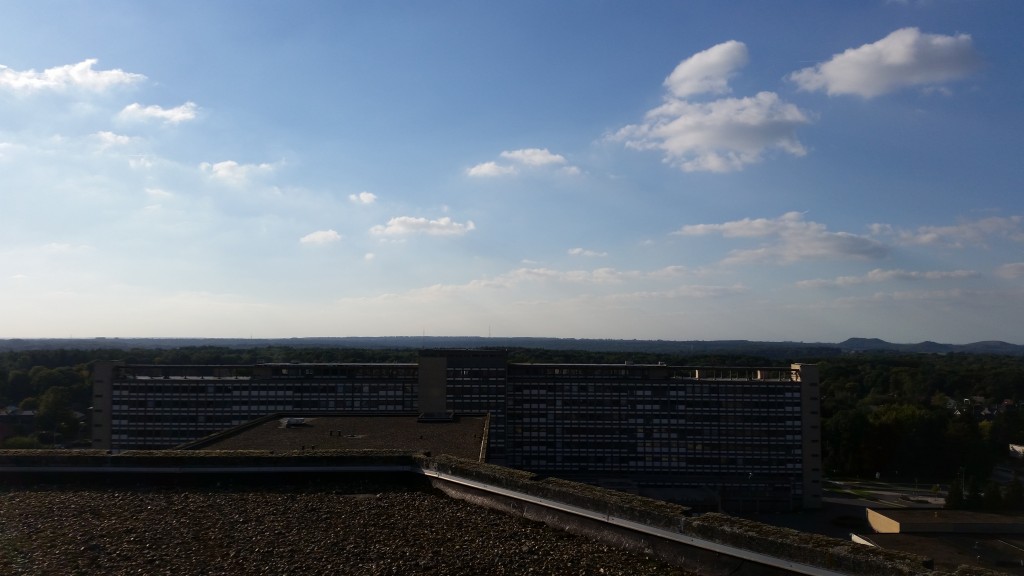

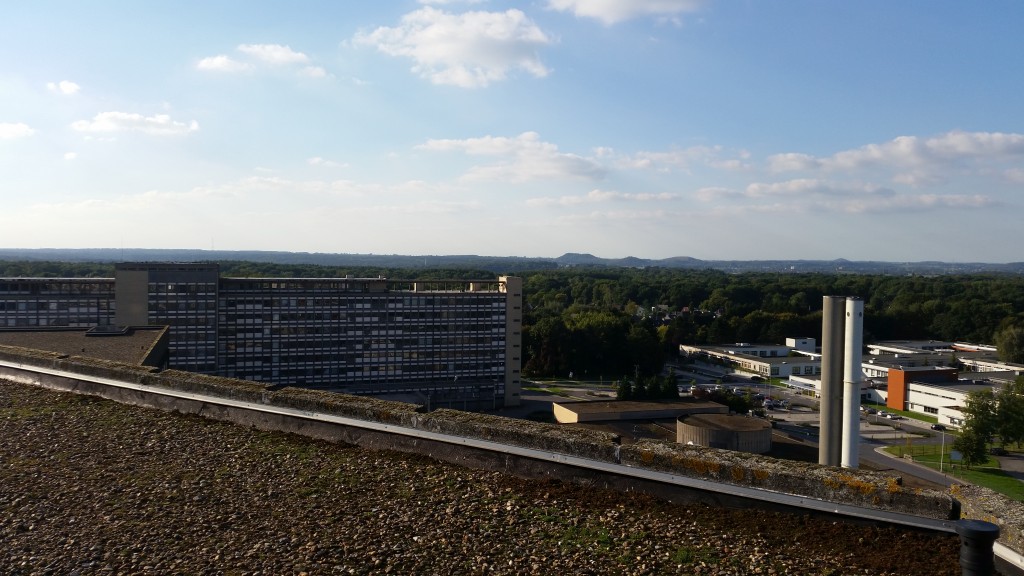

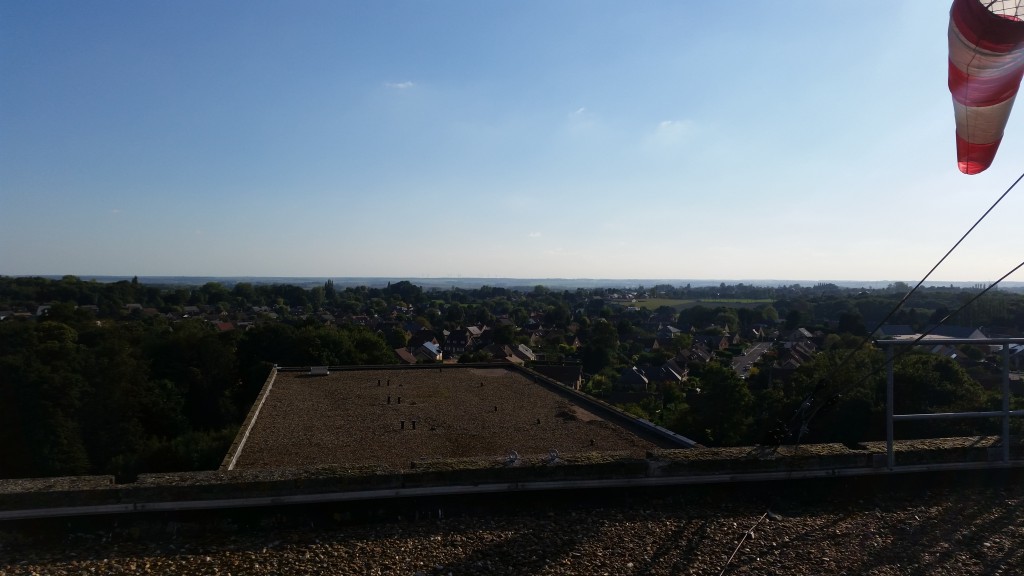

Une petite vue à 360 degrés de la haut…

A venir…
