Bon, après avoir essayé les LNB « offset » et « prime focus » à DRO de chez ex-RSE, je me suis attaqué au LNB classique PLL de chez Octagon (identique à la LNB Avenger)…
Cette LNB Octagon coûte une quinzaine d’euros, a un Noise Factor de 0.1dB et une stabilité bien meilleure qu’une à DRO. Seul problème, si on veut l’utiliser dans la bande 3cm amateur, on ne tombe pas dans la bande du récepteur SAT… Dommage
En gros, les têtes modifiées ont un oscillateur local à 9GHz, donc, si on doit recevoir le 10350MHz, on doit rentrer une fréquence de 1350MHz dans le récepteur SAT… pas de problème, dans le cas d’une tête non modifiée (OL à 9750MHz), on devrait rentrer en 600MHz, ce qui n’est pas pris en charge pas le récepteur SAT… 950MHz minimum !
Alors comment pallier au problème ? J’ai intercalé un SUP-2400 modifié pour le 436MHz (Modif ici) pour convertir la fréquence. Comment ca marche ?
QRG du relais ATV : 10350MHz OL de la LNB : 9750MHz OL du SUP-2400 : 2400MHz
10350-9750 = 600MHz 2400-600 = 1800MHz
Il faut donc indiquer 1800MHz dans le récepteur SAT.

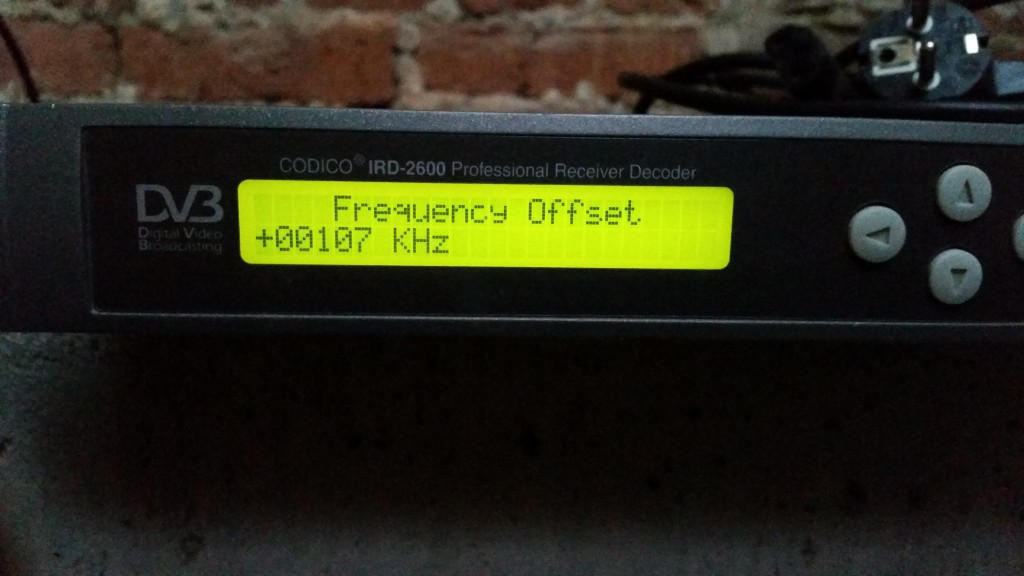

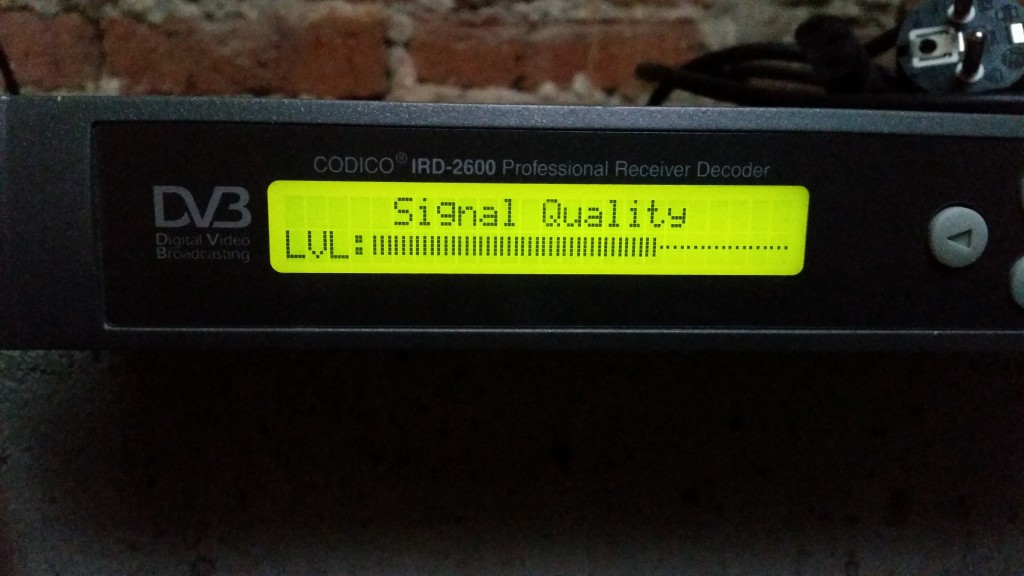

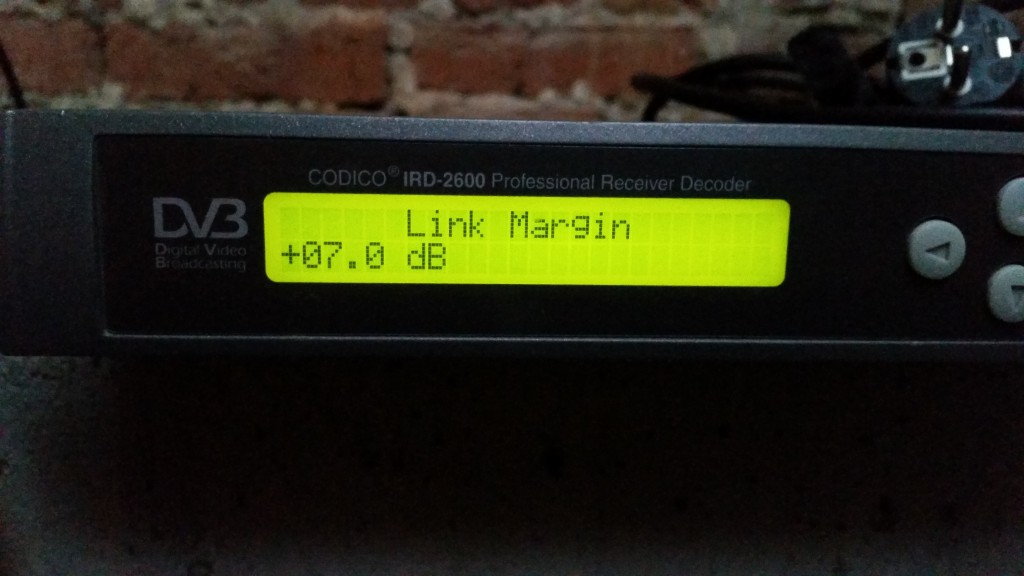

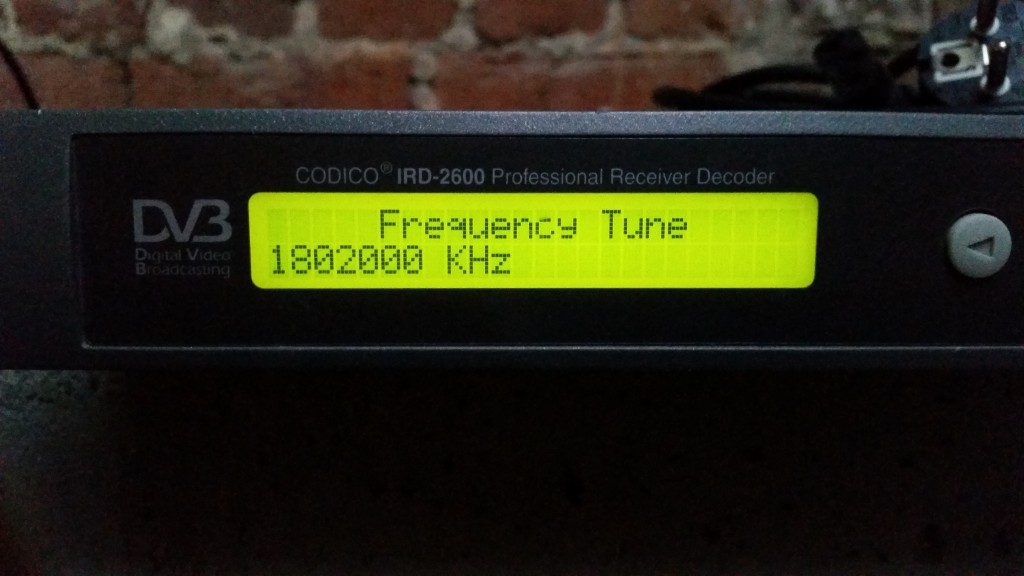

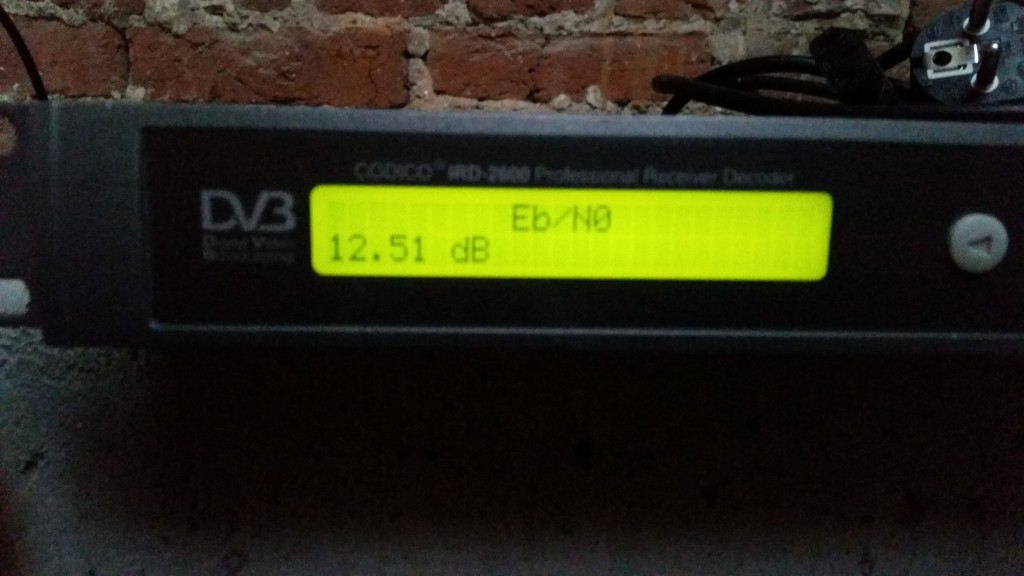

J’ai fait quelques essais et c’est finalement sur 1802MHz que je recevrai le relais, à 1MHz près, en numérique, on ne reçoit rien du tout !!! Donc soyez certains de la fréquence de l’oscillateur local de vos LNB’s.
