10GHz News

Le 21 avril 2019 : La partie RX 10GHz placée sur le rotor est HS pour le moment, la LNB est morte.

Le 22 juillet 2018 : Au sujet de la balise 10GHz, afin d’envoyer le call et le locator, j’avais plusieurs possibilités. Finalement, j’ai opté pour une solution simple, pas chère et surtout pas encombrante du tout (Lien ici).

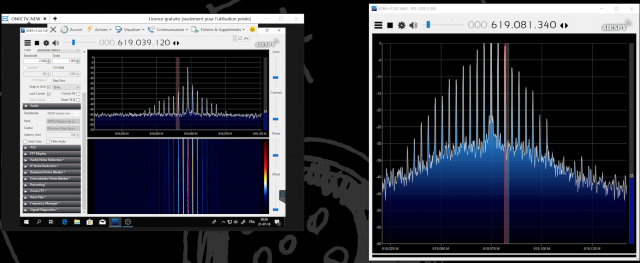

J’ai fait quelques essais depuis Courcelles hier, à droite RX locale et à gauche RX à Vésale…
Un peu trop de puissance à l’entrée de l’ampli hi.

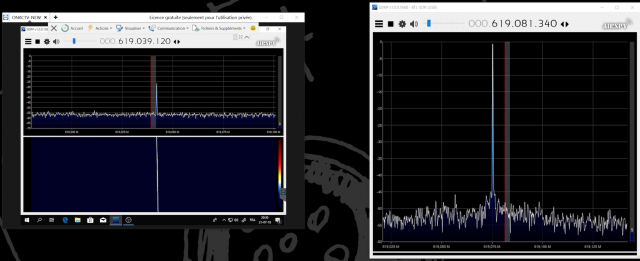

La même chose quelques atténuateurs en plus…

C’est plus propre certes mais je suis quand-même surpris que cet ampli sature si vite. Je referai les mêmes essais sans ampli afin de voir le gain réel de celui-ci.

Le 7 juillet 2018 : Quelques nouvelles… L’oscillateur 10GHz pour la balise CW est prêt. On va regarder pour faire quelques essais entre ON1AA et chez moi.

Le 5 mars 2018 : On va en profiter pour mettre cette partie du site à jour également. Donc, ne croyez pas que l’on ne fait rien hi.
J’ai reçu la LNB de chez Swedish Microwave AB, une veritable oeuvre d’art ! Pour le moment, j’essaie d’imaginer comment je peux mettre tout ce qui concerne le 10GHz dans une boîte et je vous assure, ce n’est pas une mince affaire. J’avais commandé un PA de 14W auprès de Roberto, mais vu qu’il est SK… Je vais donc voir si je ne sais pas mettre un PA de 5W que je possède déjà en attendant une autre solution.

Précédemment :
L’aspect ATV étant pratiquement terminé, il est temps de me pencher sur un domaine qui me fascine depuis pas mal de temps, the magic band ! Cette page sera donc consacrée à la partie réception 10GHz (SDR) sans oublier la partie balise 🙂 Tout le monde ne fait pas du 10GHz, ça fait office de tri sélectif et sincèrement, c’est tant mieux !

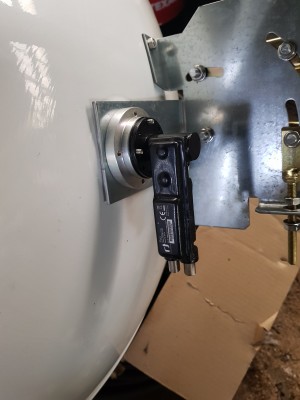

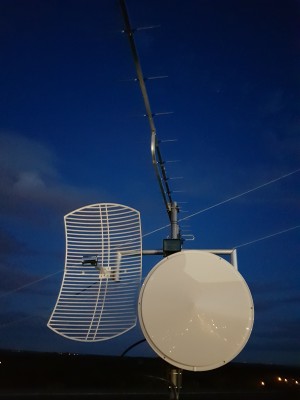

Alors… Le matériel installé là-haut est simple, une parabole JIROUS JRE-34 EXTREM UPB (diamètre 65cm et Gain 34,3 dBi), une LNB Inverto twin 0.2 dB Black-Pro range C120 flange et une clé SDR basique. Ce qu’il faut savoir, la parabole possède un guide d’onde rond et une flange qu’il faut modifier pour pouvoir y adapter une flange C120 dessus. Globalement le trou intérieur est le même mais pas l’entraxe des trous de fixation du LNB.

20170915_204025 20171002_170831 20170913_190917

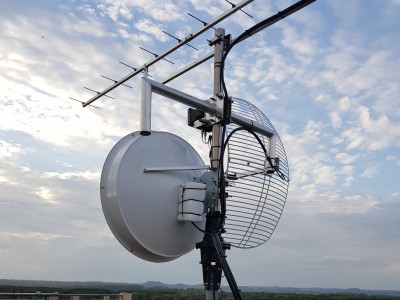

En gros, ca fonctionne pas trop mal, mais le LNB est à DRO et shifte terriblement, ce qui est un enfer pour recevoir les balises. J’ai donc bien emballé le LNB hi.

20171101_172225

Notre partenaire pour ce projet est Swedish Microwave AB, nous discutons actuellement pour développer un LNB spécifique à la bande amateur.

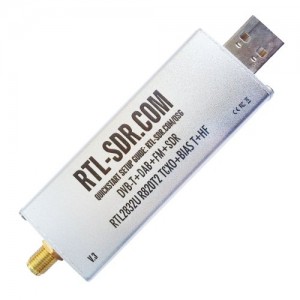

La clé SDR qui est installée pour la réception 10GHz est celle-ci : RTL-SDR Blog V3 R820T2 RTL2832U 1PPM TCXO SMA Software Defined Radio
